MX 3200 显微尺寸测量仪

MX3200 显微尺寸测量仪将显微成像与传统影像测量相结合，实现了微小特征的大范围测量。配置电动塔台，可自动切换到不同的倍率，探测各种精密微观二维尺寸特征。尺寸测量功能丰富，可进行各种二维尺寸点、线、圆等的测量和形位公差的评价。 MX3200 显微尺寸测量仪可用于精密机械、光通讯器件、精密模具、磁性材料、精密冲压、手机精密配件、医疗器械、钟表、刀具、计量检测等领域。

关键词：

尺寸测量类

产品附件：

零售价

市场价

重量

分类：

尺寸测量类

数量

库存剩余

隐藏域元素占位

产品描述

商品名称: MX 3200 显微尺寸测量仪

MX3200 显微尺寸测量仪将显微成像与传统影像测量相结合，实现了微小特征的大范围测量。配置电动塔台，可自动切换到不同的倍率，探测各种精密微观二维尺寸特征。尺寸测量功能丰富，可进行各种二维尺寸点、线、圆等的测量和形位公差的评价。

MX3200 显微尺寸测量仪可用于精密机械、光通讯器件、精密模具、磁性材料、精密冲压、手机精密配件、医疗器械、钟表、刀具、计量检测等领域。

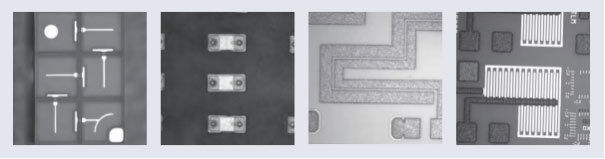

应用案例

技术指标

仪器型号		MX3200
物镜		10×	20×	50×
图像传感器		高清工业像机
显示器		24 英寸 LCD 显示器（XGA：1920×1080）
物镜转盘		3 孔手动（5 孔电动选配）
单视场范围		0.98×0.98mm	0.49×0.49mm	0.196×0.196mm
横向分辨率* 1		2μm	1μm	0.4μm
测量*2 精度	单视场	±0.3μm	±0.2μm	±0.1μm
	运动轴Ex/Ey	±（2.0+0.02 L ）μm
单视场重复精度 *3		±0.1μm	±0.1μm	±0.05μm
高度*4 测量	测量精度	±(3.0+L/100)μm
	重复精度	±1μm
行程范围	X	210mm
	Y	110mm
	Z	75mm
光栅显示分辨率		0.1μm
照明系统	表面光	同轴照明
	轮廓光	远心透过照明（绿色）
*5 点激光测量精度	最大孔深比	1.5
	高度范围	±3.5mm
	精度	±2.0μm
测量软件		VisionX
最大测量速度	XY	80 mm/s
	Z	25 mm/s
外形尺寸(L×W×H)		531×455×761mm
重量		74kg
承重		5kg
工作电源		200-240VAC,50/60Hz,2A 功率 300W
工作环境		温度20℃+2℃,湿度20~80%，振动<0.002g,低于15Hz
