产品描述

- 商品名称: IT7900P系列高性能回馈式电网模拟器
IT7900P系列高性能回馈式电网模拟器提供用户领先的一体化测试解决方案，全系列采用碳化硅(SiC)技术，可以是一台大功率交流电源，也可以作为电网模拟器和全四象限功率放大器使用，同时也是一台回馈式的交/直流电子负载。

IT7900P系列高性能回馈式电网模拟器
IT7900P系列高性能回馈式电网模拟器提供用户领先的一体化测试解决方案，全系列采用碳化硅(SiC)技术，可以是一台大功率交流电源，也可以作为电网模拟器和全四象限功率放大器使用，同时也是一台回馈式的交/直流电子负载。全四象限运行，高效的回馈能力可以将电能无污染的回馈电网，满足环保需求的同时也节省了大量用电和散热成本。紧凑式、模块化、高效率的结构设计，使IT7900P可以在3U的体积内提供15kVA的功率，主从并联更可扩展功率至960kVA。采用基于彩色触摸屏的用户界面，可以直接定义不同波形，丰富的操作模式满足用户单相，三相，反相及多通道测试需求，为测试提供了较高的灵活性，可以广泛应用于光伏、储能系统、新能源汽车等多个领域。

产品特点

基本特点
♦ 采用碳化硅(SiC)技术
♦ 高功率密度，3U可达15kVA
♦ 电压可达350 VL-N
♦ 高效的能量回馈
♦ 主从均流，并机可达960kVA *1
♦ 内建丰富的波形数据库
♦ 支持单相/三相/反相/反相模式下电压可扩展至200%额定电压
♦ 支持NORMAL/LIST/SWEEP，任意一种模式均可以叠加Surge&Sag功能
♦ 触摸屏设计，简洁的UI界面
♦ 相位角0~360°可设
♦ 高达50次的谐波模拟和分析功能，内置IEC61000-3-2/3-12等测试法规 *2
♦ 可模拟任意波形输出，支持CSV文件导入波形
♦ 电流源模式
♦ 内置USB/CAN/LAN/数字IO，选配GPIB/模拟量&RS232接口
♦ 多种保护功能，包括自动清保护、瞬时过电压保护POVP、软件看门狗等
♦ 支持CANopen*3、Modbus、LXI、SCPI等多种通讯协议

源特点
♦ 全四象限回馈式电网模拟器
♦ 输出频率：16~2400Hz *4
♦ 功率放大器，适用于功率硬件在环（PHiL）测试
♦ 专业孤岛测试模式，支持R/L/C及有功、无功功率设定 *8
♦ 可实现AC/DC/AC+DC/DC+AC四种输出模式
♦ 多通道功能，单机可同时测试1~3个待测物 *5
♦ 可编程输出阻抗，模拟电力线路阻抗
♦ 谐波/间谐波波形合成
♦ 锁频和锁相功能，实现6相/12相电源输出
♦ 满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试
♦ 内置IEC61000-4-11/4-13/4-14/4-28等法规波形测试
♦ 提供丰富的触发配置，同步捕获待测物电压波形，实现数据的采集与仿真功能
♦ 选配专业软件APS4000系列，快速完成民用航空电子与船舶相关标准的测试（MIL-STD-704，DO160，B787......）

载特点
♦ 全四象限回馈式交/直流电子负载
♦ 输出频率：16-500Hz
♦ AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式，
♦ CE模式可以模拟单相整流RLC、并联RLC等14种电路拓扑
♦ DC模式下支持CC/CR/CP/CV等9种工作模式
♦ AC模式下支持整流和非整流两种模式
♦ 可调节波峰因数：1.414 ~ 5.0
♦ 支持相移功能，范围为-180º~180.0º *6
♦ 单位功率因数1功能可以使电流波形随电压波形变化，功率因数尽可能接近为1
♦ 支持抽载与卸除角度控制，0-359°全范围都可设定
*1 3U机型最多可并64台
*2 电压/电流谐波分析，源模式下电压谐波模拟，载模式下电流谐波模拟，基波≤60Hz
*4 电网模拟器和孤岛模拟模式下，16~150Hz
*5 单相机型不具备多通道功能
*6 开启整流功能后，相移的设置范围受峰值因数的约束
*8 多通道模式下不支持此功能

产品功能与优势

源载一体
IT7900P系列融合了3个设备，用户可以直接在仪器面板上选择将IT7900P当做一台IT7900电网模拟器使用，并且拥有可编程交流电源IT7800的全部功能,也可以选择当做一台回馈式交/直流负载IT8200使用。

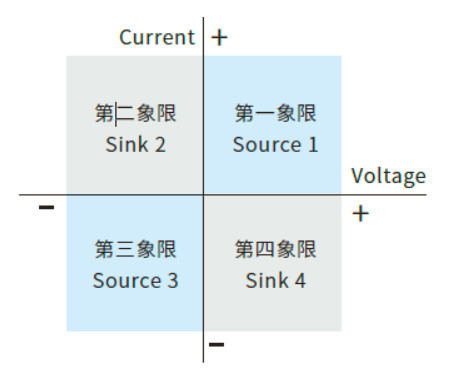

四象限输出特性
IT7900P系列不但是一台全四象限电网模拟器，同时也是一台全四象限交/直流电子负载，能够在所有4个象限中运行，良好的双向能力扩展了传统设备只有2象限的仿真范围。结合高效的的能量回馈功能，适用于测试并网型产品，例如并网光伏逆变器的频率变化，电压瞬变和防孤岛等测试。

高效的能量回馈
IT7900P无论是当做电网模拟器还是负载使用，交流还是直流模式下均提供高效的能量回馈。待测物在测试中所产生的能量可以经由IT7900P设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。

专业孤岛测试模式，满足防孤岛效应测试
防孤岛保护是并网型逆变器必测项目之一。IT7900P系列内置防孤岛保护测试功能，可以让测试人员设置电阻R的有功功率，电感Q和电容C的无功功率，也可以设置电阻R、电感Q、电容C来模拟网间谐振，测试并网逆变器的防孤岛保护功能。IT7900P孤岛测试模式可以简化测试流程，提高测试效率、完成并网逆变器研发试验、出厂检测等过程中防孤岛保护功能的测试工作。

数据的采集与仿真
IT7900P系列集成了先进的基于数字信号处理器的数据采集系统，提供了数字示波器、功率表及数字万用表等量测和波形分析能力。全系列电流量测精度高达0.1 %+0.2%FS，电压量测精度高达0.1%+0.1%FS。同时显示多达6条示波曲线，不但节约了测试成本，同时也缩短了复杂的连接操作时间。IT7900P丰富的触发配置可以同步捕获待测物电压波形，实现数据的采集与仿真功能。用户可以将采集到的电网异常电压数据导入到IT7900P设备中，复现电网状态，并且可以对导入的波形进行设置重复次数、偏移等参数。

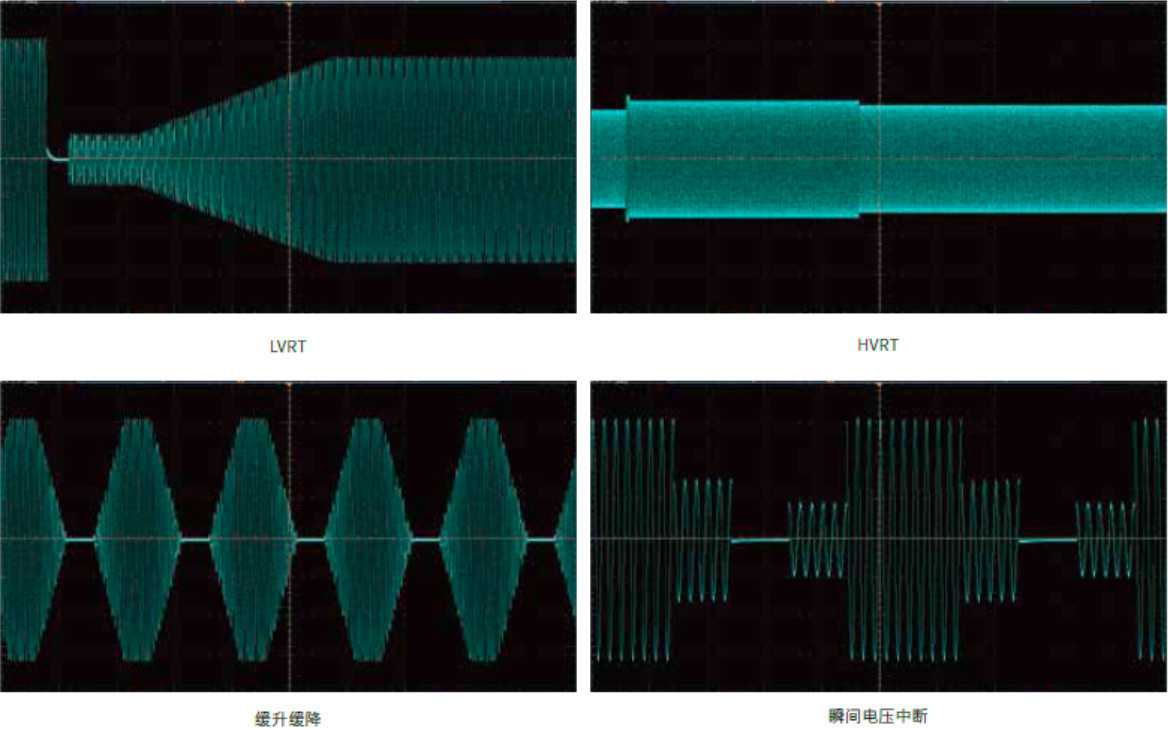

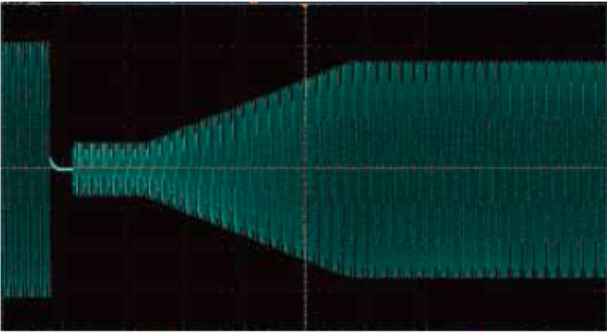

模拟市电再现和低电压穿越（LVRT）测试
低电压穿越就是当电网故障或扰动引起电压跌落时，在一定电压跌落的范围内，发电系统不脱离电网而继续维持运行，甚至还可为系统提供一定无功以帮助系统恢复电压的能力。IT7900P 系列可以编辑低电压穿越的测试条件，配合快速的响应速度可完全符合LVRT 测试要求。同时，IT7900P系列具备任意波形功能，搭配LIST功能可以通过面板或程控软件编辑仿真各种电网扰动波形，例如瞬间掉电，突波及电压缓升缓降等。
