VJ系列3D轮廓测量仪

VJ 系列 3D 轮廓测量仪，搭配高精度线激光测头，结合高精度图像分析算法，无接触扫描 3D轮廓成像，实现尺寸的快速精确测量。CNC模式下，只需按下启动键，仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，真正实现一键式快速精准测量。

关键词：

尺寸测量类

产品附件：

零售价

市场价

重量

分类：

尺寸测量类

数量

库存剩余

隐藏域元素占位

产品描述

商品名称: VJ系列3D轮廓测量仪

应用领域

VJ系列3D轮廓测量仪可用于机械、电子、手机、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、家电、印刷电路板、医疗器械、钟表、刀具、计量检测等领域。

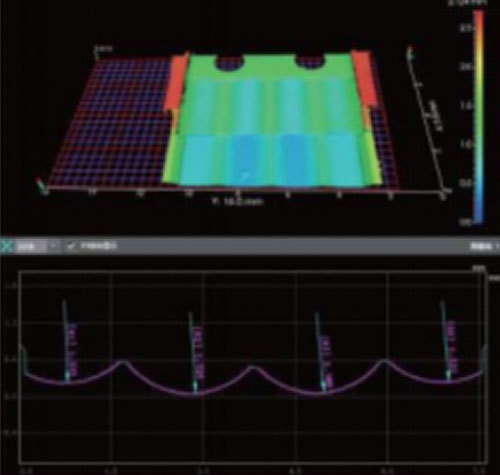

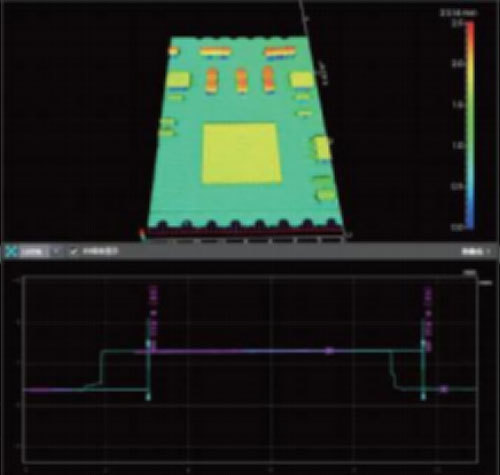

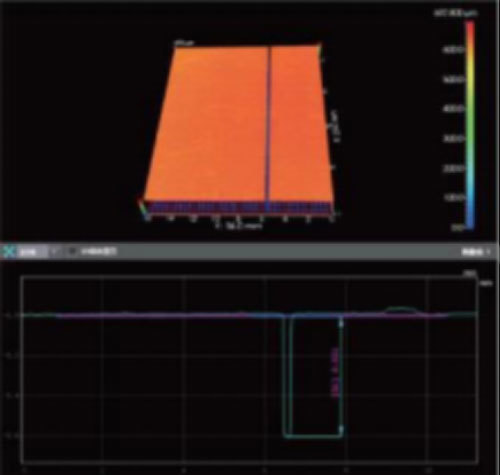

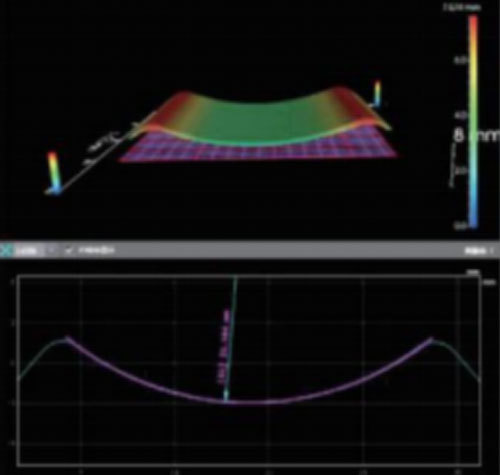

三维测量

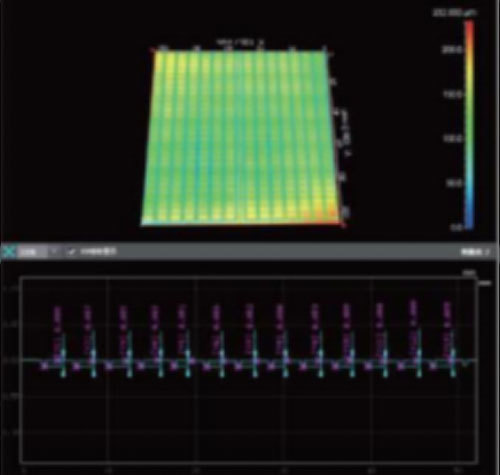

平整度/面高度差

汽车

精密加工

半导体

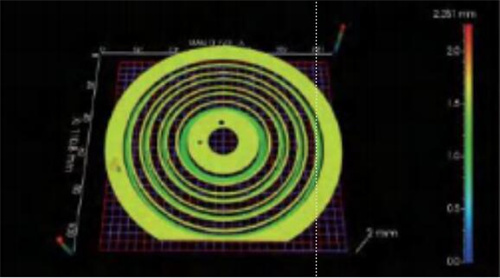

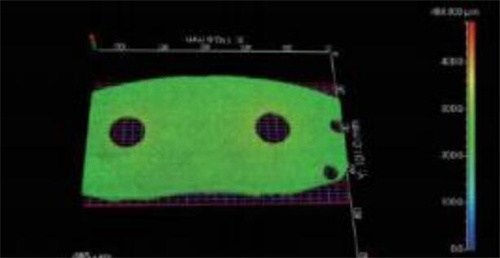

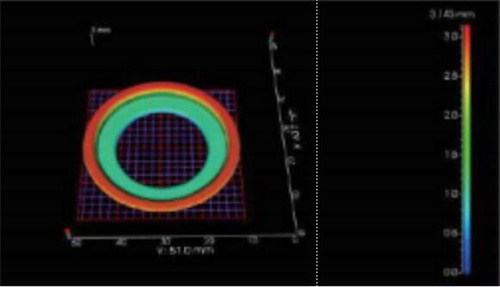

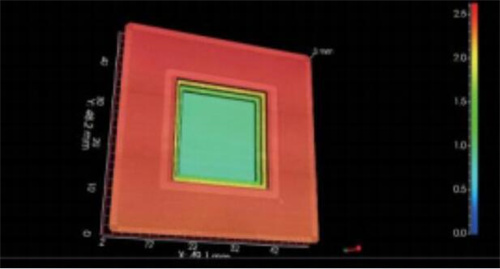

二维测量

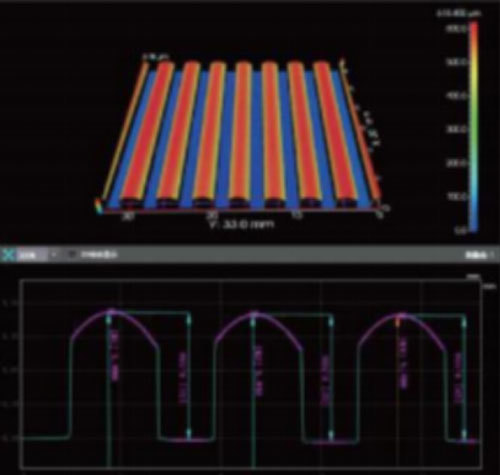

圆弧/台阶/间距检测

磁性材料

电子电路

电路板

微电子

金属切割

技术参数

产品型号		VJ1000S	VJ1010S	VJ2010S
视野范围 xy(mm)		100	100×100	200×10 0
行程范围 x z(mm)		100×75	100×100×75	200 × 100 × 75
测头参数	测量范围 (Z向 )^*1	18mm
	扫描宽度 *2	30mm
	重复精度*3	±1.5μm
	测量精度*4	±0.1%F.S.
运动轴精度	XY^*5	±(2.5+L/100)μm
	Z^*6	±(3.5+L/100)μm
扫描速度	XY^*7	12~80mm/s
光栅显示分辨率		0.1μm
显示器		24 英寸 LCD 显示器（1920×1080）
承重		5kg
外形尺寸		530×280×600mm	530×402×603 mm	530×503×603mm
仪器重量		25Kg	45Kg	65Kg
测量软件		VisionX 3D
工作电源		200-240VAC，50/60Hz，300W
环境耐抗性		温度 10℃ ~35℃,湿度 20~80% （无凝结）

*1 测量范围5mm~18mm可选 *2 扫描宽度14mm~30mm可选
*3 在环境温度20°C±1°C，采用中图标准器检验。重复精度±1μm可选
*4 在环境温度20°C±1°C，采用中图标准器检验，F.S.为Z向测量范围（mm）
*5 使用环境温度为20°C±1°C，载物台上搭载重量为5kg以下，L为运动轴移动量（mm）
*6 使用环境温度为20°C±1°C，载物台上搭载重量为5kg以下，L为运动轴移动量（mm）
*7 根据实际测量精度要求确定
