KSCAN-Magic系列复合式三维激光扫描仪

KSCAN-MAGIC系列是红外+蓝色激光计量级复合式3D扫描仪，标配五种工作模式：红外平行激光大面幅扫描，蓝色交叉激光高速扫描，蓝色平行激光精细扫描，单束蓝色激光深孔扫描，内置全局摄影测量系统。

关键词：

三维扫描仪

产品附件：

零售价

市场价

重量

分类：

数量

库存剩余

隐藏域元素占位

产品简介

KSCAN-Magic系列三维激光扫描仪是全球首款红外+蓝色激光计量级复合式三维激光扫描仪，标配五种工作模式：全球首创红外平行激光大面幅扫

描，蓝色交叉激光高速扫描，蓝色平行激光精细扫描，单束蓝色激光深孔扫描，内置全局摄影测量系统。

KSCAN-Magic系列三维激光扫描仪在性能上有着历史性的突破，其无可比拟的扫描速度、精度、细节度、面幅、景深极大优化了三维测量工作流程，加

速产品上市周期。若要获取难以触达或复杂表面的数据时，用户可以自由选配接触式三坐标光笔，为三维激光扫描仪及精密测量提供全方位的数字化解决

方案。

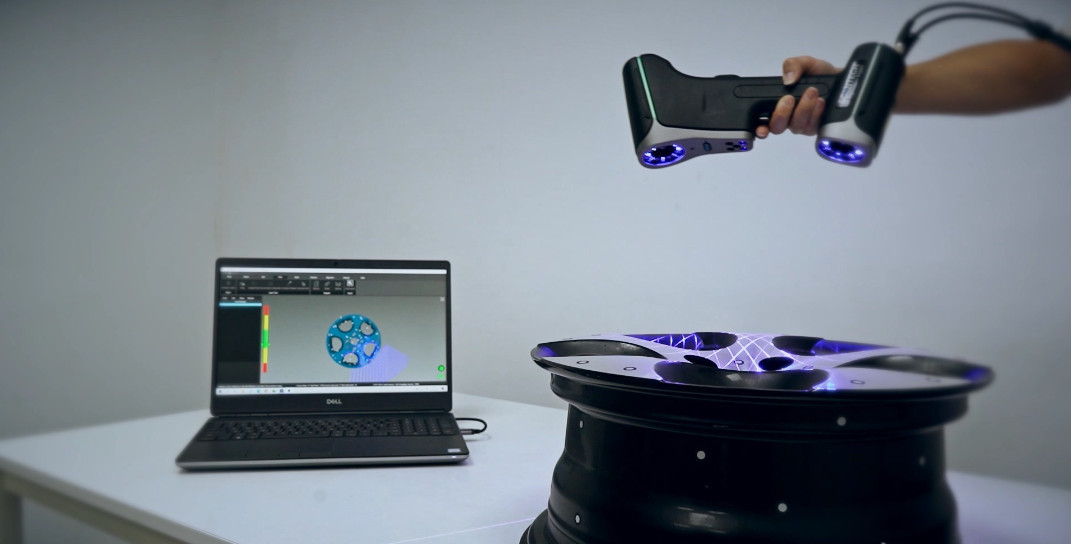

全球首创强悍出击

采用全球首创红外激光扫描技术，超大范围工作模式，扫描面幅可达1440 mm x 860 mm，高精度大面幅扫描不费吹灰之力。

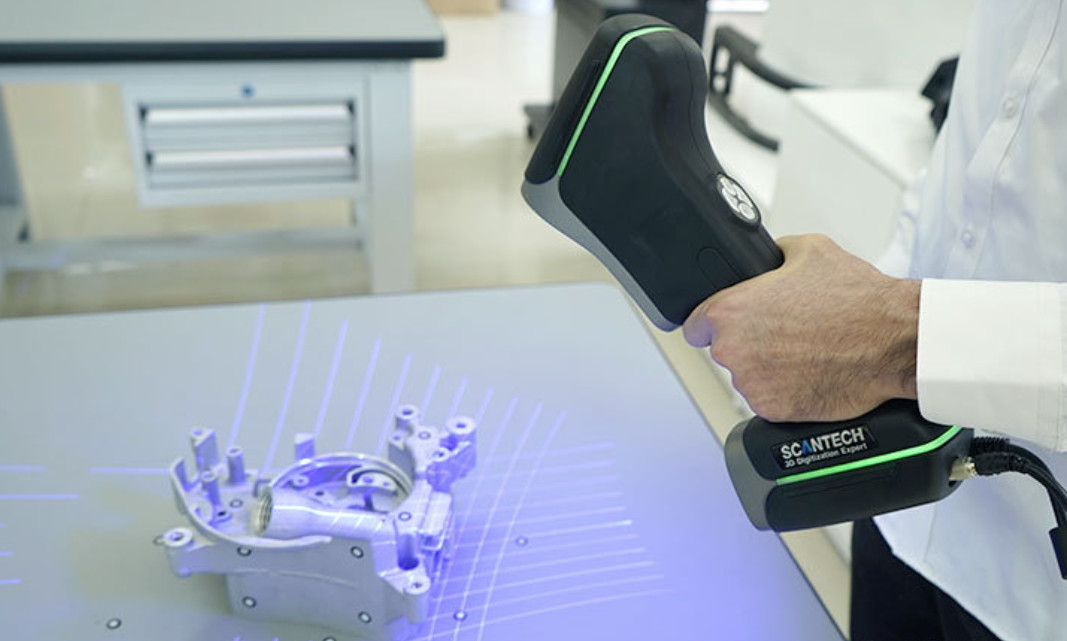

高效畅快随心操控

可基于不同场景应用需求，自由切换五种测量模式，工作效率急剧提升。

纤毫毕现洞悉一切

超精细扫描模式下，能精准获取复杂物体表面完整数据，最高分辨率为0.010 mm，轻松捕捉每一个细节之处。

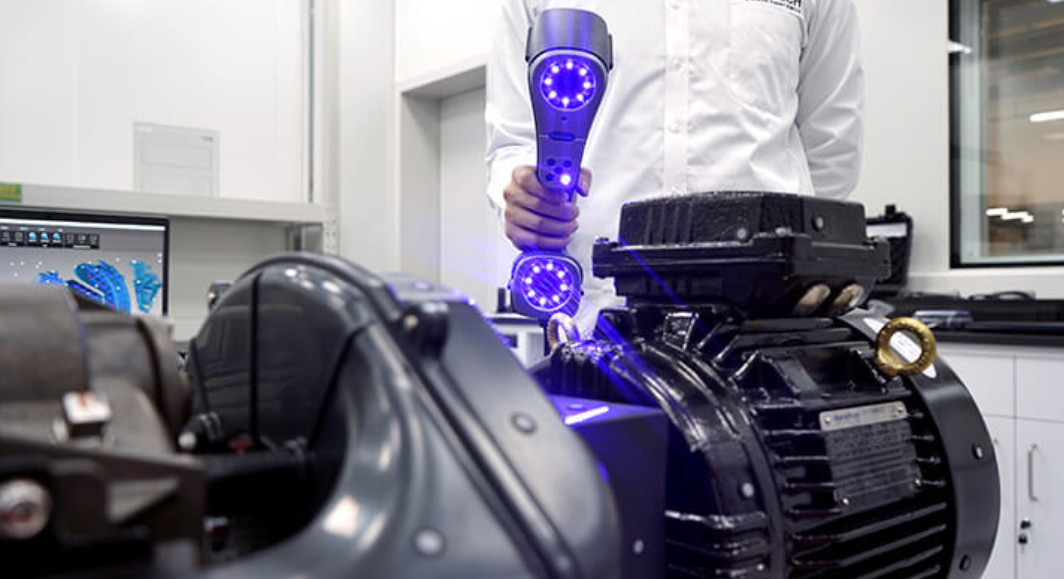

单线扫描不遗漏每处细节

单束蓝色激光线扫描，可精准快速获取深孔及死角位置的三维数据。

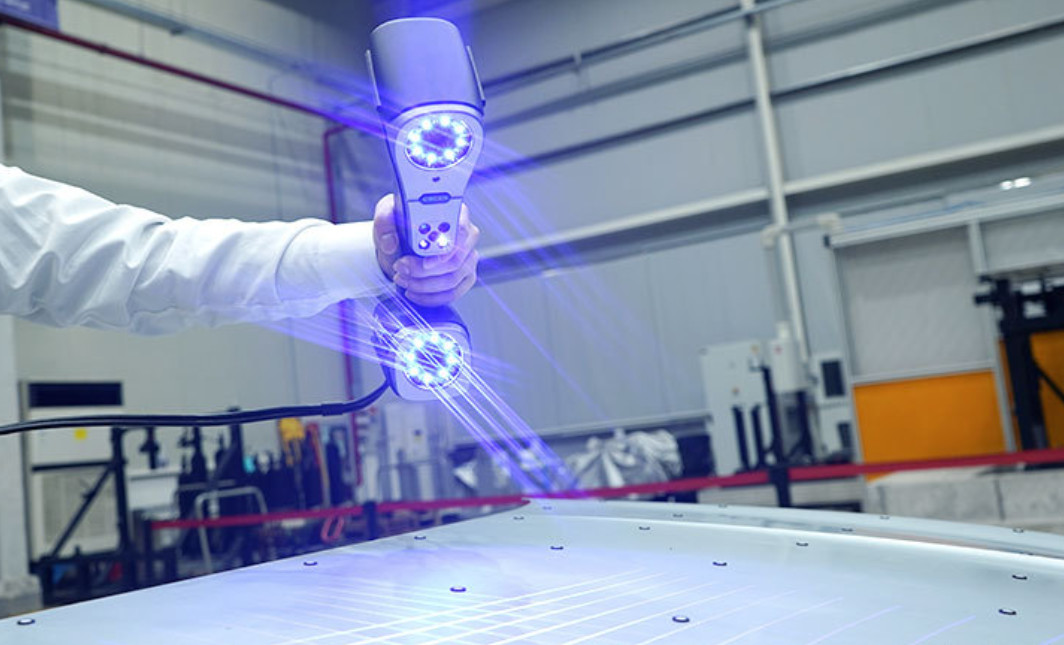

精密计量无损检测

扫描精度0.020 mm，体积精度0.030 mm/m，可为航空航天领域提供超高精度无损检测。

产品型号

型号		KSCAN-Magic	KSCAN-Magic ll
扫描模式	高速扫描	22束交叉蓝色激光线	26束交叉蓝色激光线
	精细扫描	7束平行蓝色激光线
	大面幅扫描	11束平行红外激光线
	深孔扫描	额外1束蓝色激光线
激光线数合计		41束	45束
精度		0.020 mm
最高扫描速率		1,350,000次测量/秒	1,650,000次测量/秒
最大扫描面幅		1440 mm×860 mm
摄影测量	是否选配	标配(内置)
	面幅	3760mm×3150mm
	景深	2500 mm
激光类别		Class ll(人眼安全)
最高分辨率		0.010 mm
最高体积精度	标准	0.010 mm+0.030 mm/m
	配备1m高精度标杆	0.010 mm+0.020 mm/m
	配备MSCAN-L15全局摄影测量系统	0.010 mm+0.015 mm/m
基准距		300 mm
景深		925 mm
K-Probe光笔	是否选配	选配
	单点重复性	0.030 mm
	跟踪频率	60 hz
智能边界探测模块	是否选配	选配
	边界精度	0.030 mm
管件测量模块	是否选配	选配
	输出格式	输出YBC/LRA及补偿值
输出格式		.stl,.ply,.obj,igs,wrl,.xyz,.dae,.fbx,.ma,.asc等，可定制
工作温度		-10～40℃
接口方式		USB3.0
专利证书		CN204329903U,CN104501740B,CN104165600B,CN204988183U,CN204854633U, CN204944431U,CN204902788U,CN105068384B,CN105049664B,CN204902784U, CN204963812U,CN204902785U,CN204902790U,CN106403845B,CN209197685U, CN209263911U,CN106500627B,CN106500628B,CN206132003U,CN206905709U, CN107202554B,CN209310754U,CN209485295U,CN209485271U,CN305446920S, CN209991946U,US10309770B2,KR102096806B1
