ATOS Core光学扫描系统
ATOS Core专用于对500毫米以下尺寸的小型部件进行三维测量。从简单的三维扫描到全自动测量和检测流程，它的测量头为各种任务的实施提供根本的支持。ATOS Core尤其适于中小型物体的三维测量，比如陶瓷型芯、铸件或塑件等。为了使用有效工作流程测量长达几米的大型物体，ATOS Core可以快捷方便地与GOM的光学三维坐标测量设备TRITOP的数字摄影测量结合使用。
关键词：
三维扫描仪
产品附件：
零售价
市场价
重量
分类：
库存剩余
隐藏域元素占位
- 产品描述
-
- 商品名称: ATOS Core光学扫描系统
ATOS Core专用于对500毫米以下尺寸的小型部件进行三维测量。从简单的三维扫描到全自动测量和检测流程，它的测量头为各种任务的实施提供根本的支持。ATOS Core尤其适于中小型物体的三维测量，比如陶瓷型芯、铸件或塑件等。为了使用有效工作流程测量长达几米的大型物体，ATOS Core可以快捷方便地与GOM的光学三维坐标测量设备TRITOP的数字摄影测量结合使用。
ATOS Core 创新技术

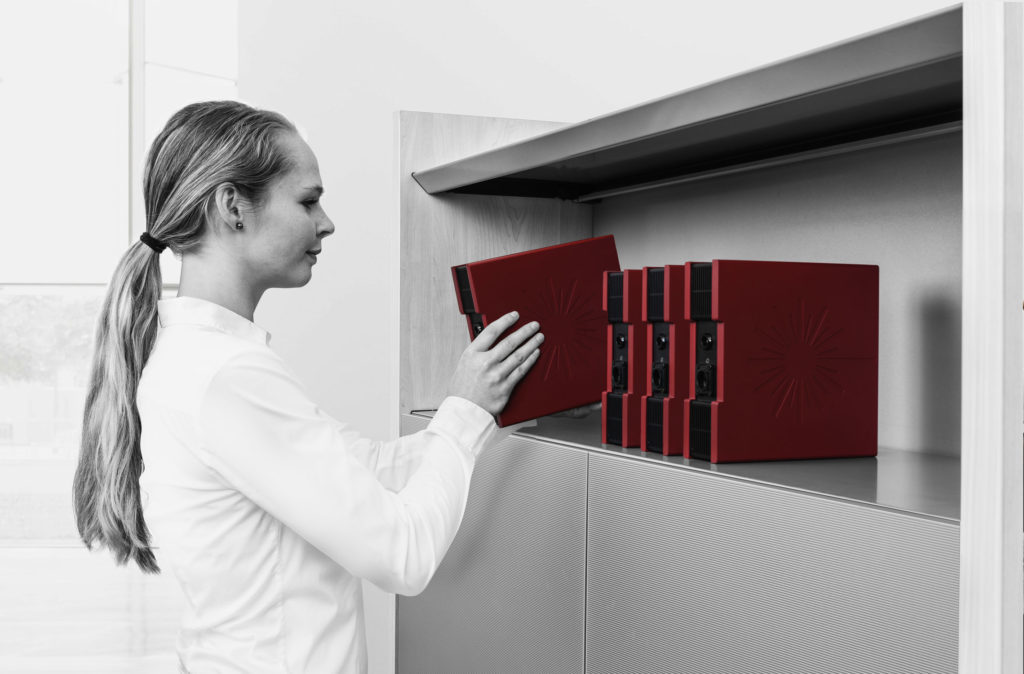

ATOS Core 根据不同的测量体积，有七种不同型号的测头可供选择，透过热插拔（hot－plugging）的方式，便于按分辨率和测量体积的不同要求，快速、可靠地调换不同型号的测头。
ATOS Core 特性

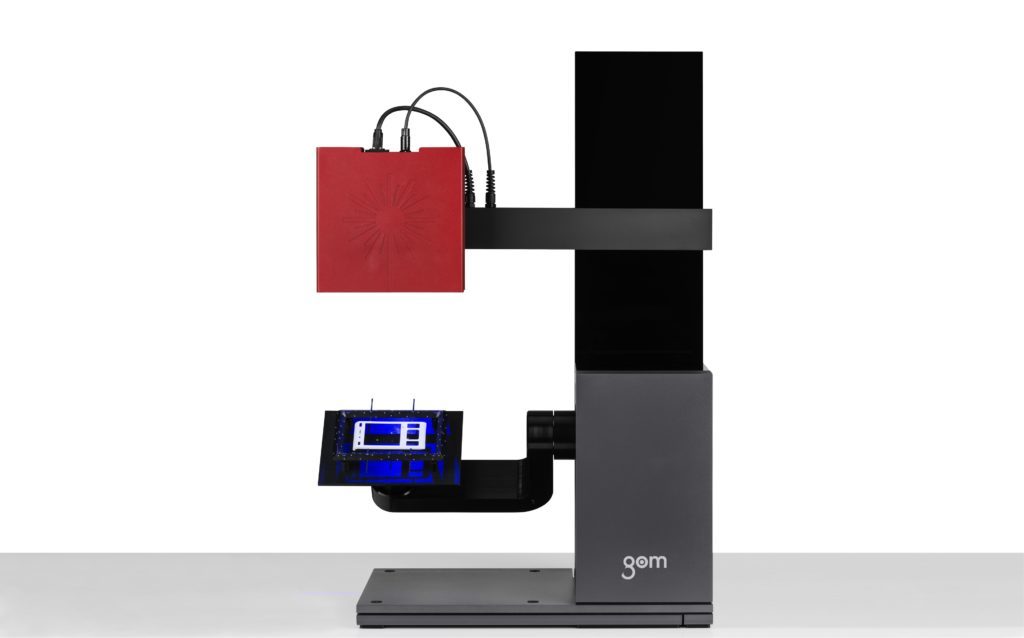

紧致型扫描测头
ATOS Core技术首次将光学元件和电子部件整合在非常小的安装空间中。其紧凑结构使量测头具有高稳定性，并可在有限空间内进行测量。ATOS Core尤其适于中小型物体的3D测量，比如陶瓷型芯、铸件或塑料等。
高稳定性结构
根据解析度要求以及测量范围，通过一个快速拆卸机制，即可方便迅速地更换测量头，并且不需要重新标定。

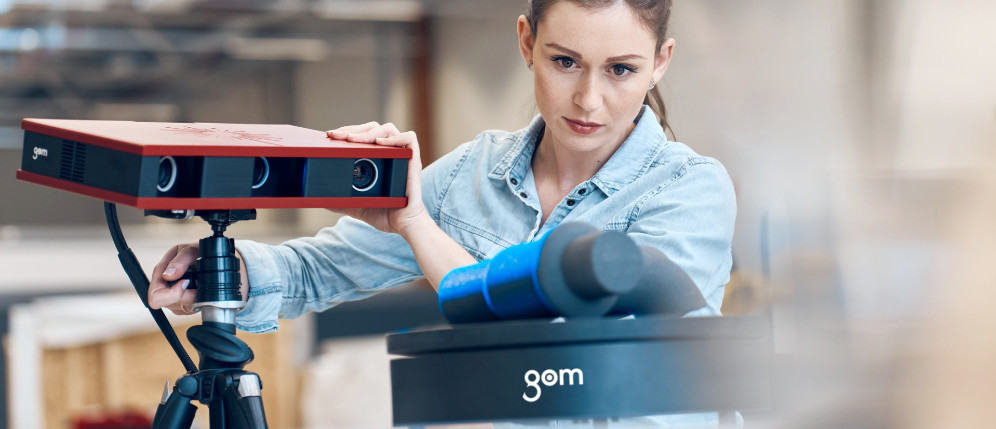

蓝光技术
蓝光技术－GOM的投影技术使用细条蓝光，在图像採集过程中，可有效过滤周围环境光干扰。其光源能量十足，即便是非配合表面，也可缩短其测量时间。

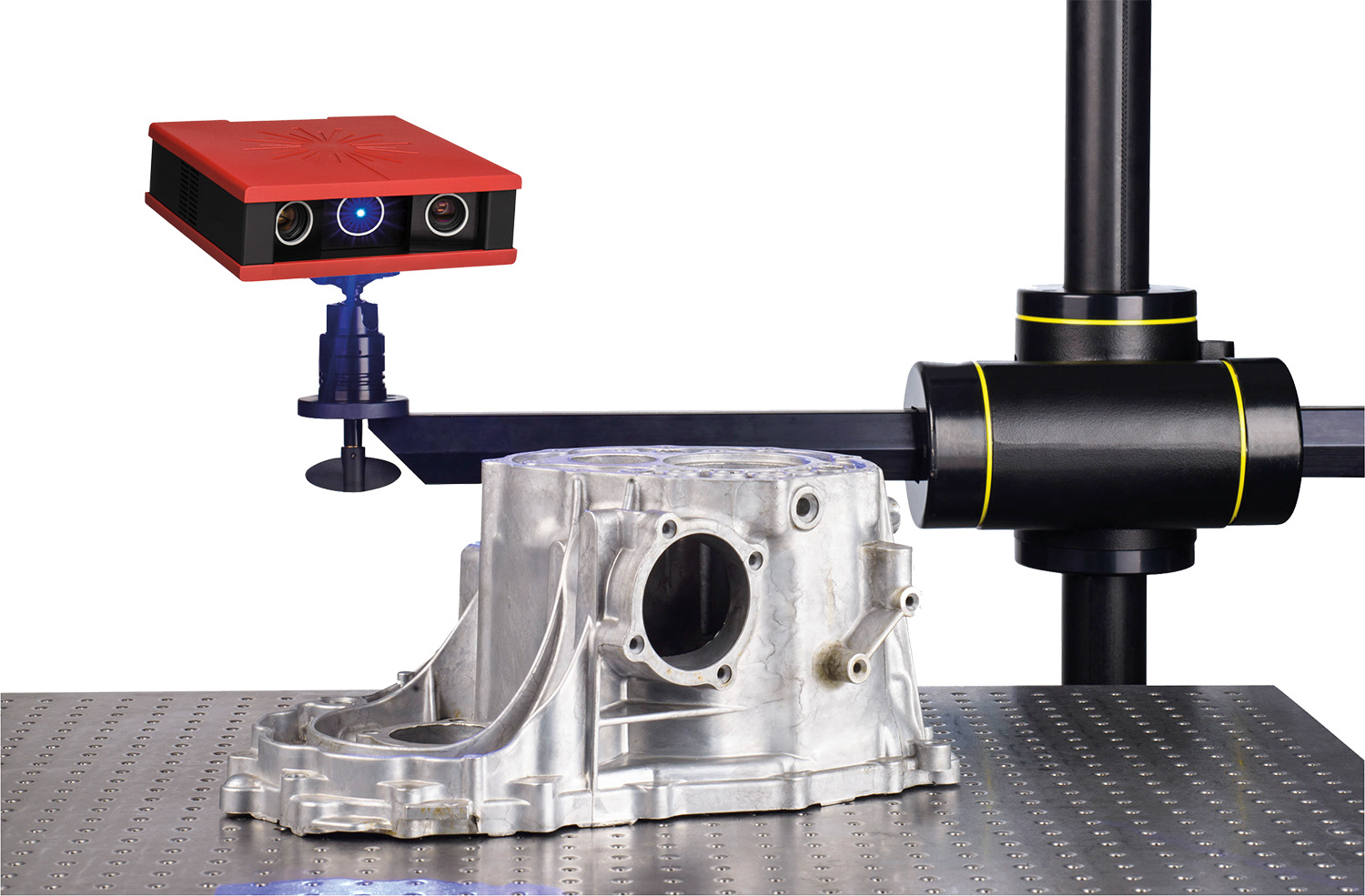

三重扫描原理
系统将精准条纹图案投射在物体表面，两台摄像机按照立体摄像工作原则进行记录。由于已事先标定好，所以可根据三个不同的射线交点计算三维曲面点。在得到的完整测量资料中，没有孔和噪点，即使是反光的表面或者凹凸的物体，也能得到极佳的结果。

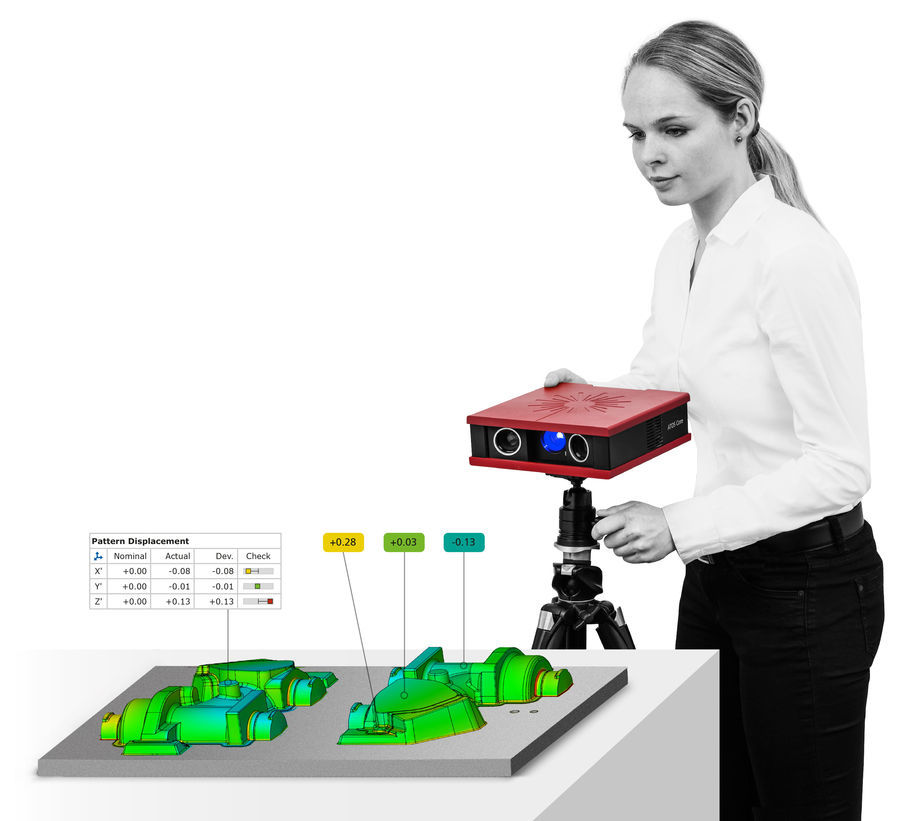

动态即时追踪
动态即时追踪可根据CAD对元件进行选择性对齐和定位。比如在装配过程中透过动态追踪，进行装配定位或是检治具调整，待测物件可以得到良好的安装结果。

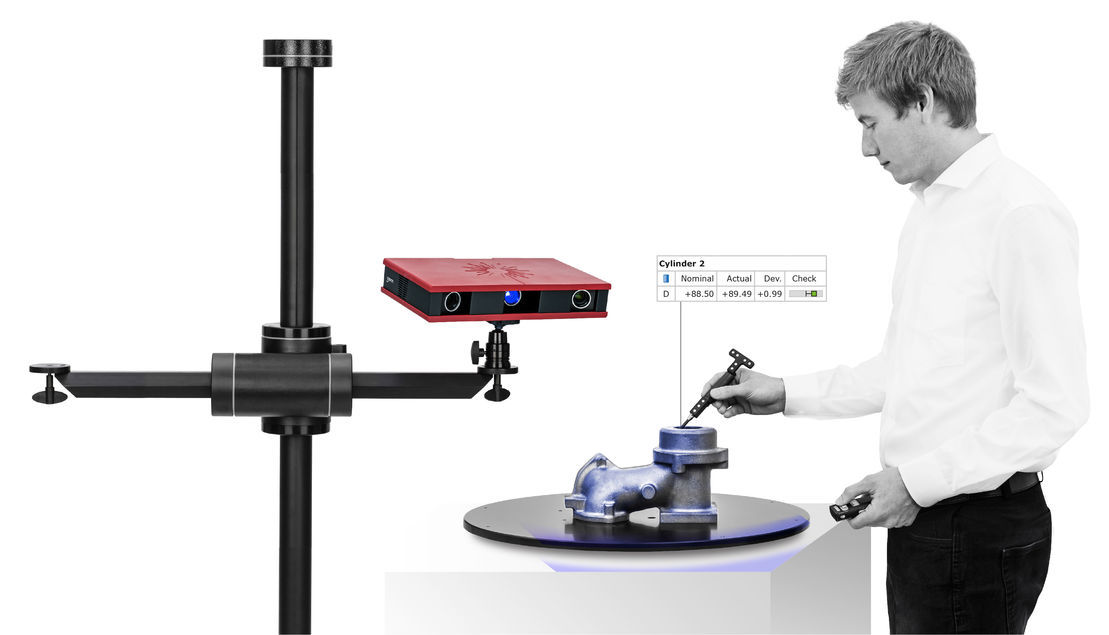

光学探针
通过光学探针，将全域性ATOS测量与单一测量点的接触式量测相结合。由此能够选择性地测量光学测量不易接近的区域，实现规则几何形状测量，并将它们与CAD资料进行直接比对。

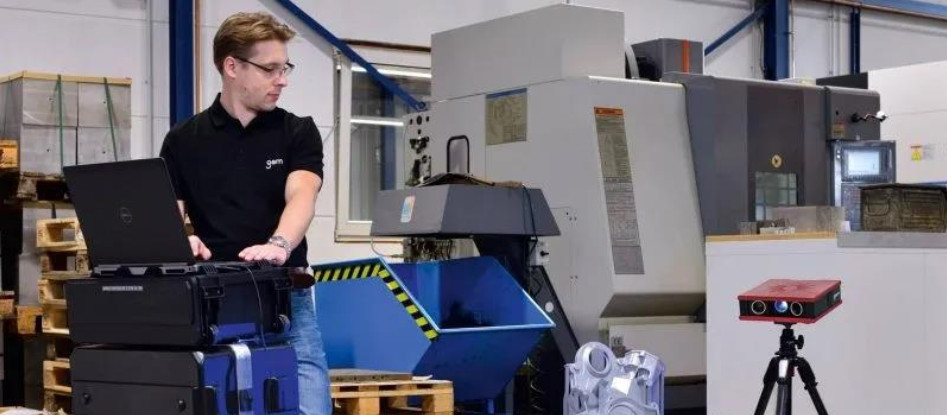

ATOS Core 应用
ATOS Core可用于陶瓷型芯、铸件、塑胶件等中小型零件的三维测量。从简单的三维扫描到全自动测量检测，ATOS Core在应对多种测量任务上发挥重要作用。
利用三维打印技术製造零件,关键要确保精确的几何尺寸。这意味著,企业必须妥善解决由增材製造工艺本身带来的零件收缩和翘曲问题。光学测量仪器恰可以辅助于此,它可用于检测零件当下出现的所有偏差。
製造过程中,所有识别到的参数波动都必须被准确地记录下来。利用三维列印技术製造汽车发动机前盖的案例中, GOM技术确保其对原装部件进行 精确複刻，并有效识别和修正製造过程中出现的所有几何偏差。
一台核心设备，三款产品组合
基本版（Essential Line）
基本版主要针对简单三维扫描任务，比如逆向工程或者快速成型的三维扫描。对于希望体验 GOM 高品质或刚涉足三维扫描的用户来说，基本版是最佳的选择。本套装包括 ATOS Core 测量头、GOM Scan 应用软件、图像处理计算机以及其他配件。GOM Scan 软件直观易用。配合 ATOS Core 测量头使用 （2M 或 5M 测量头），获取高质量的三维多边形网格，并可输出为 STL 格式的文件。其手动式操作系统使用的支架包括有立柱式、三脚架式和台式三种。如有需要，您可以随时由基本版升级到专业版。
专业版（Professional Line）
专业版尤其擅长为复杂的计量任务提供有效的解决方案，加上测量头的即插即用 （PnP） 优势，方便按对分辨率和测量体积的不同要求，现场及时调换合适的测量头。除了提供基本版的硬件配置，专业版还包含功能强大的 ATOS Professional 应用软件。这个全球业内人士熟知的测量及检测软件具有许多创新的特性和功能。 功能包括比如 Triple Scan（三重扫描）、多边形网格编辑、检测、写报告、Teaching by Doing（示教扫描）、写脚本、反向和选择性投影，以及跟接触式探针、追踪和适配器应用相关的Motion Replay（即时回放）、动态参照等。另外，专业版还备有摄影测量和使用转动台的自动测量功能以供选用。ATOS Core 与 ATOS Triple Scan 或 ATOS Compact Scan 分别组合使用，这使可选的测量体积更加丰富。
自动化版（Kinematics Line）
自动化版是一种全自动化的计量解决方案，旨在提高小零件的工业质量控制流程中的吞吐量、生产力和可重复性。除了提供专业版的硬件配置外，自动化版还可以与 ATOS ScanBox 一起配上工业机器人使用。其扫描进程由 ATOS Professional 软件支持管理。配合强大的虚拟计量室 （VMR） 软件模块，由此建立一个仿真环境，让用户在简单易用的使用平台上，以离线和在线方式创建自动化程序。另外，选配全集成摄影测量功能的 ATOS Plus，自动化版还能执行参考点测定。
