SJ5100 高精度光栅测长机

光栅测长机采用进口高精度光栅测量系统、精密研磨导轨、高精度环境补偿系统、双向恒测力系统、高性能计算机控制系统技术，实现各种长度参数的高精度测量。通过高精密研磨导轨保证测量行走的高稳定性及直线度，采用德国进口高精度光栅测量系统记录接触测量中长度方向坐标，由计算机将数据、测力装置、温度传感器的反馈数据进行合成，按被测件参数的相关定义及公式进行分析，计算获得相关长度参数。操作者装好被测件，在检测软件上选择被测件的标准和输入被测件的规格等参数后，移动头座接触被测件，调整五轴工件平台及头尾座找到拐点，采样完成得到当前测量数据，系统可以实时显示测量结果，自动计算出被测件的各项参数（如检测螺纹规，则可换算显示出螺纹中径），并根据系统内置的标准数据库对被测件的各项参数进行合格判定，整个测量过程不超过3分钟，检测结束后自动生成结果及报告。仪器测量原理符合JJG 343-2012光滑极限量规检定规程、JJG 146-2011量块检定规程、JJG 21-2008千分尺检定规程、JJG 22-2014内径千分尺检定规程、JJG 62-2017塞尺检定规程、JJF 1207-2008三针/针规检定规范、JJF 1345-2012圆柱螺纹量规校准规范（公差参考GB/T 3934-2003）等长度检定规程规范。

关键词：

尺寸测量类

产品附件：

零售价

市场价

重量

分类：

尺寸测量类

数量

库存剩余

隐藏域元素占位

产品描述

商品名称: SJ5100 高精度光栅测长机

操作者装好被测件，在检测软件上选择被测件的标准和输入被测件的规格等参数后，移动头座接触被测件，调整五轴工件平台及头尾座找到拐点，采样完成得到当前测量数据，系统可以实时显示测量结果，自动计算出被测件的各项参数（如检测螺纹规，则可换算显示出螺纹中径），并根据系统内置的标准数据库对被测件的各项参数进行合格判定，整个测量过程不超过3分钟，检测结束后自动生成结果及报告。

仪器测量原理符合JJG 343-2012光滑极限量规检定规程、JJG 146-2011量块检定规程、JJG 21-2008千分尺检定规程、JJG 22-2014内径千分尺检定规程、JJG 62-2017塞尺检定规程、JJF 1207-2008三针/针规检定规范、JJF 1345-2012圆柱螺纹量规校准规范（公差参考GB/T 3934-2003）等长度检定规程规范。

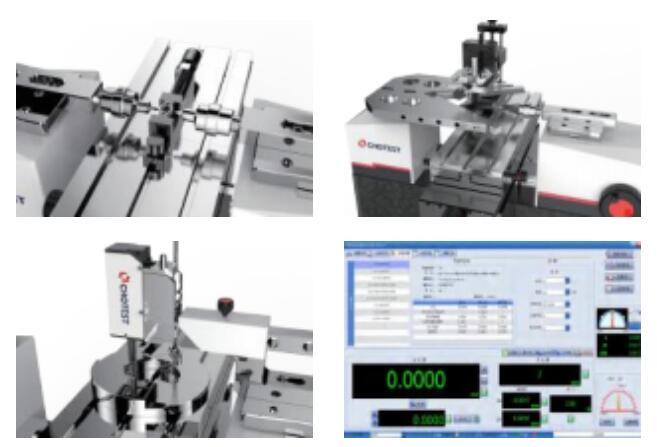

功能特点

● 全程直接测量

● 高精度、高稳定性

● 双向恒测力

● 智能化管理与检测软件系统

● 高性能五轴工作台

● 高性能螺纹环规测量装置

技术指标

型号			SJ5100-UP300/600/1000	SJ5100-Lab300/600/1000		SJ5100-Lab1500/2000/3000
				SJ5100-Prec300/600/1000		SJ5100-Prec1500/2000/3000
测量范围	外尺寸直接(mm)		0～340mm/640mm/1040mm	0～340mm/640mm/1040mm		0～1540mm/2040mm/3040mm
	外尺寸相对(mm)		50~400mm/700mm/1100mm	50~400mm/700mm/1100mm		50~1600mm/2100mm/1100mm/3100mm
外尺寸示值误差(µm)			±（0.09+L/1500）µm*	Lab型	±（0.12+L/1000）µm*	±（0.25+L/1000）µm*
				Prec型	±（0.2+L/1000）µm*1	±（0.4+L/1000）µm*1
外尺寸重复性(2S)(µm)			≤0.06µm	Lab型	≤0.08µm	≤0.15µm
				Prec型	≤0.1µm	≤0.2µm
最高分辨力(µm)			≤0.01 µm
测力( N )			内测装置传感器测力 0.05N、0.1N、0.3N、0.5N、主测力1~10N手动连续可调
环境条件			20±0.5℃,温度波动≤0.2℃/H，相对湿度：20～60%	Lab型	20±1℃, 温度波动≤0.2℃/H，相对湿度：20～60%
				Prec型	20±2℃, 温度波动≤0.5℃/H，相对湿度：20～60%
仪器尺寸(mm)			(1400/1400/1700)×400×450	(1400/1400/1700)×400×450		(2200/2700/3700)×400×450
仪器重量(kg)			150kg/150kg/180kg	150kg/150kg/180kg		310kg/360kg/410kg
五轴工作台		Z轴( mm)	≤0～50mm
		Y轴( mm)	≤±25mm
		X轴浮动( mm)	≤±10mm
		Z轴旋转(°)	≤±3°
		Y轴摆动(°)	≤±3°
		承重( kg )	≤50kg
		台面尺寸(mm)	≤350mm×125mm
*1其中：L为被		测长度，单位：	mm
