- 产品描述
-
- 商品名称: WR 50 自动精密转台
回转轴测量原理
回转轴测量需借助WR50自动精密转台 ， 与SJ6000角度测量配合使 用。 将 WR50连接到回转轴上 ，作为测角标准器 ，WR50可实现 0~360 ° 的角度测量范围 ，±1″ 的测量精度 ， 最高转速为10rpm。
技术指标
型号
WR50
重量
1.9kg
角度测量范围
(0~360)°
高度
148mm
测量精度
±1″
直径
112mm
分辨力
0.01″
通信方式
蓝牙传输
最高转速
10rpm
供电方式
锂电池
最高跟踪速度
2rpm
自动精密转台应用案例
数控机床的回转轴测量 数控机床的电主轴测量 数控机床的偏摆轴测量

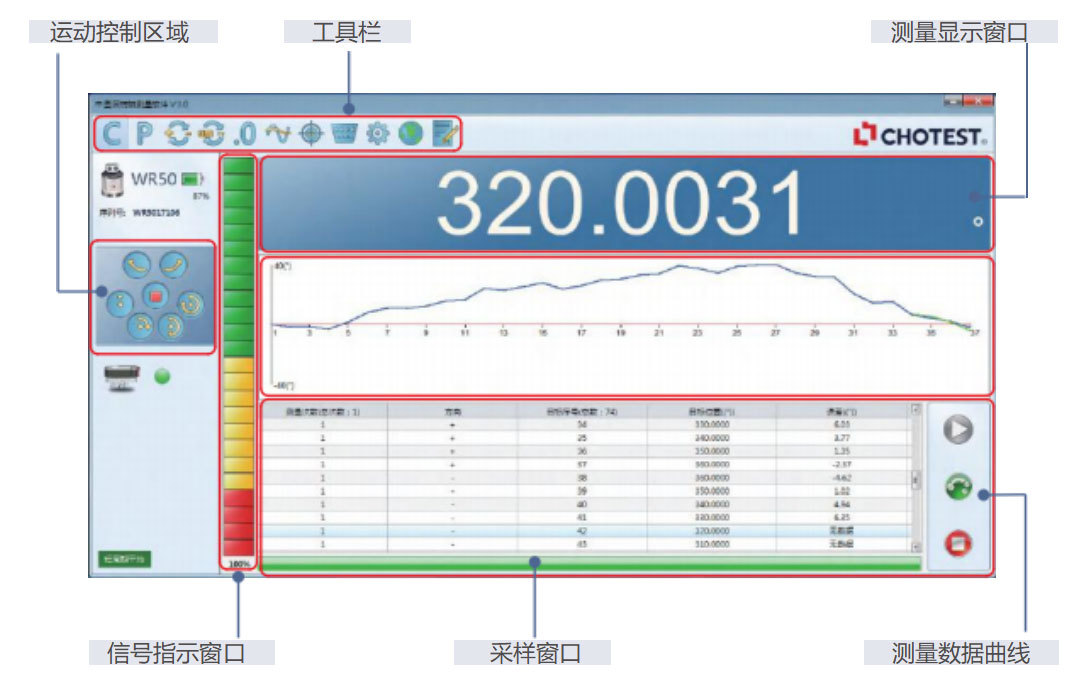

数控分度盘角度测量 数控分度盘角度测量 数控车床分度测量 软件介绍
偏心轴测量配置
偏心轴测量配置主要 由 SJ6800 主 机、角度镜 组、WR50 自动精密转 台、偏心轴附 件、偏 心 轴测量软件等组件构成。
偏心轴附件用于摇篮轴等转台无法安装于轴心的角度定位精度测量。偏心轴附件由以下组件构成：
1. 强力吸铁， 3 个2.90°安装弯板
3. 偏心轴测量软件
偏心轴测量原理

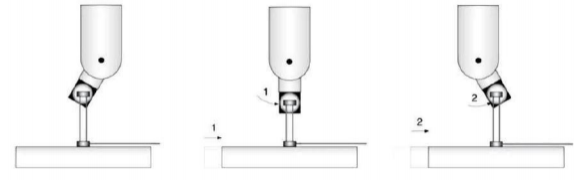

偏心轴测量的工作原理是利用机床线性轴与回转轴的同步移动。如下图所示，每个回转轴移 动都有一个对应的线性轴移动。需要注意 ，即使是相同的角度轴移动 ，线性轴移动间隔也会不同， 以确保干涉仪与 WR50 保持准直。

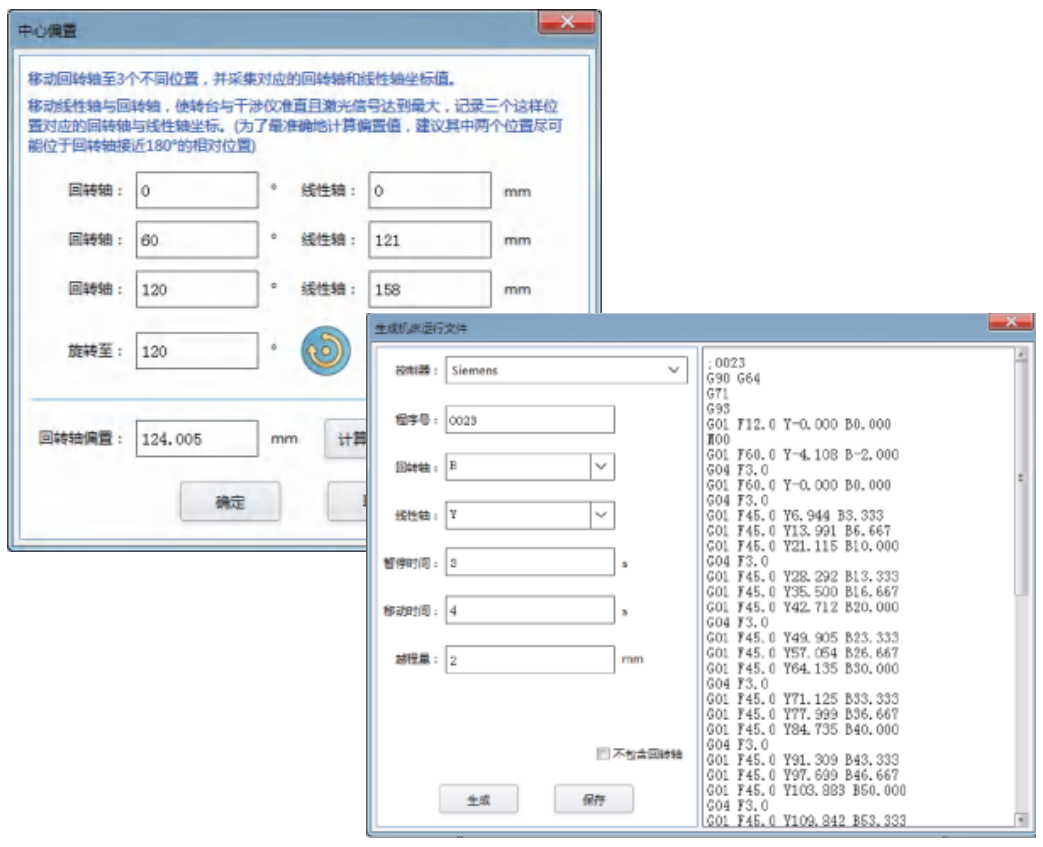

偏心轴测量时软件设置
偏心轴测量应用案例
偏心轴测量（图一） 偏心轴测量（图二） 偏心轴测量（图三）
