产品描述

- 商品名称: RT多角度高速扫描检测系统
RT 扫描检测系统是基于丰富的尺寸测量项目经验研发的用于产线、线边或实验室的高速、高精度、自动测量系统，整合了非接触三维激光轮廓传感技术和MAS（多角度多工位扫描）专利技术。

一、MAS及RT简介

MAS（Multi-Angle Sensing）技术

• MAS技术即多角度（多工位）传感技术，包含多项专利/专有技术，是非传统高速高精度三维扫描检测技术（方法），可大CMM、影像仪、轮廓仪、高度仪等传统测量手段的使用并缩短节拍时间CT

• 主要场景：扁平件如手机、智能手表、平板电脑、键盘、低压电器、硬盘主体或类似待测尺寸较多的高速高精度三维扫描检测（在线或大样本抽样检测）

• 基于于激光线扫描或其它三维扫描传感器，可选加配2D测量

RT扫描（装备）

• RT=REBIASTEC®即偏差重置技术（也作Real-Time实时/高速），是一种面向高质量制造的高速测量和数据应用解决方案（弱标准化云协同制造技术）

• RT扫描是基于MAS技术研发的线激光多角度检测模块和软件（算法），可配套多轴机构实现高速高精度三维扫描测量（软件兼容2D测量）

二、MAS/RT解决的技术问题和应用

多个三维扫描数据的融合

• 单个测头的多位置、多个不同角度的扫描数据的融合

• 多个不同扫描测头数据的融合

• 一个以上扫描测头的多个工位的扫描数据的融合

多自由度测量系统的动态误差补偿

• 单轴或多轴测量系统

• 多轴定位引导机

三、RT扫描系统——基于MAS的产品

RT三维高速扫描检测系统（模块）

• LDI.RT：基于MAS技术开发的常规高速扫描检测系统

• X.RT：根据客户项目需求定制开发的基于MAS的非标高速扫描检测系统

• RT作为三维扫描独立模块可嵌入到用户产线设备中

竞品/对标商品

• 美国CyberOptics公司出品的自动光学坐标测量AOI系统SQ3000 和CG360全自动三维扫描检测系统

• LDI-SurveyorXS桥式通用高精度三维激光扫描系统

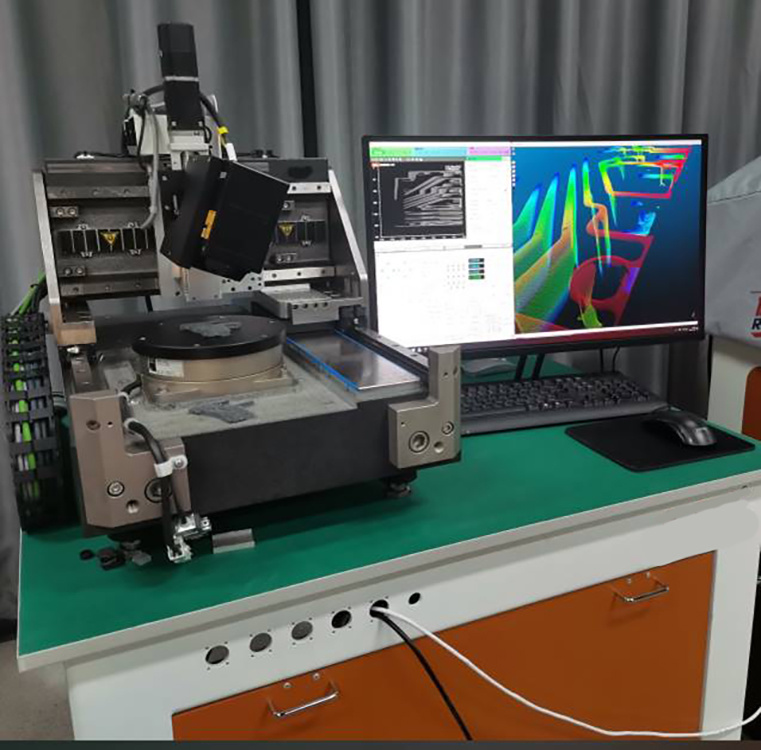

四、实物图片：LDI.RT和.SurveyorDS

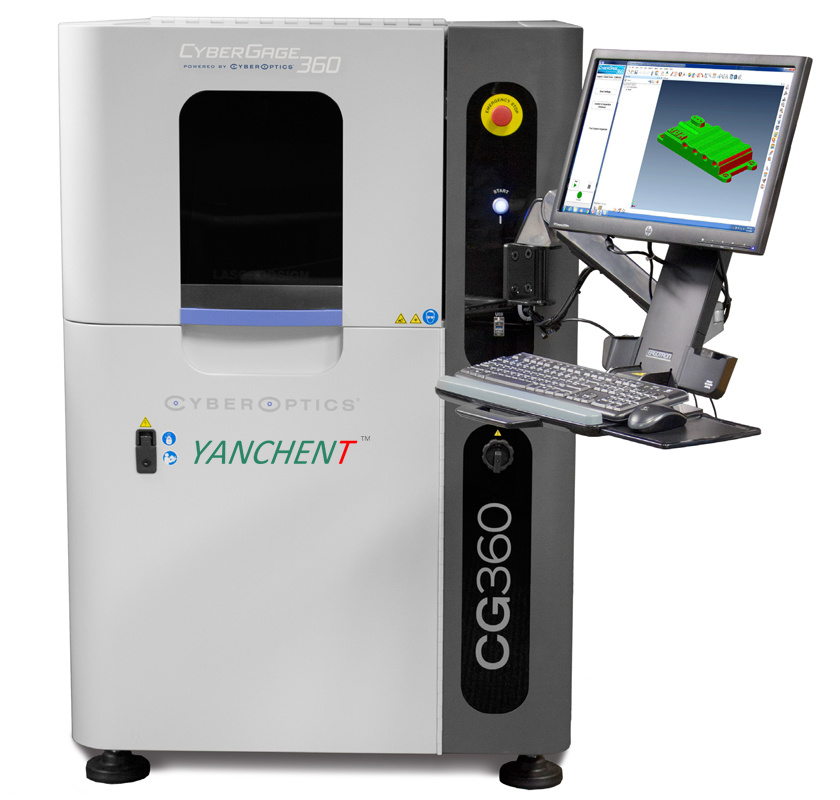

CyberSCANERS ——CG360™ 一键式三维扫描点云检测系统

CG360是专门设计用于高通量三维扫描的计量级非接触几何尺寸检测设备，可广泛用于生产线边或计量实验室实现高精度三维

检测的速度、精度、操作方便性不足三分钟完成三维扫描并出检测报告强大的MRS技术支持下的高精度扫描- 精度高达：7μm,

0.007mm +L/10000mm- 的多重反射抑制技术（MRS）减少测量变形实现计量级精度扫描操作简便：一键式完成扫描和检测报告

生成- 操作简单。

一、主要参数

测量范围：样品小于直径200mm x 高100mm n

精度：空间精度7µm、重复精度5µm

速度：1600万扫描点，单件扫描检测时间<3 分钟

系统配置：2个扫描头（载物台上和下各1个）

承重(max)：玻璃平台2kg、自带支撑5kg n 数据输出格式：.STL, .PLY, .OBJ, .ASC

温湿度要求：温度20±3℃、湿度50%±30% n 一键式完成扫描和检测报告 o

二、标准配置

扫描主机、内置定制PC控制系统

Polyworks Inspector测量软件

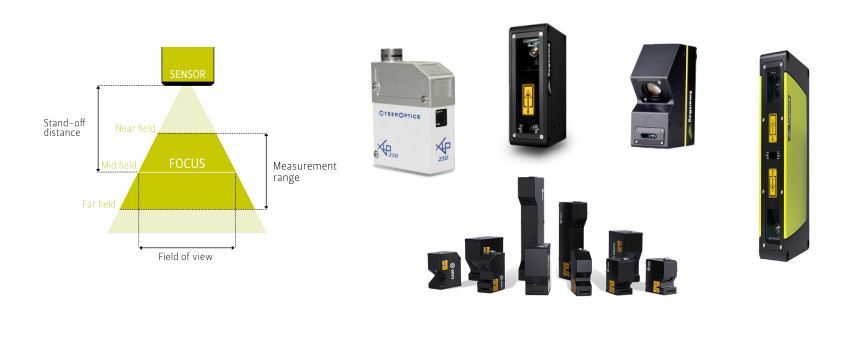

RT高速高精度三维激光传感器（部分）

三、MAS/RT的技术优势

MAS（专利/专有）技术可实现

• 多角度、多测头、多工位下扫描数据的在线融合（可满足在线检测要求）

• 系统多轴机构的动态误差补偿

典型项目（基于验证机测试评估）

• 某3C设备配套的智能手表在线检测，每件检测时间从10多分钟缩减到10秒

• 某手机制造商的相机支架三维测量，每件检测时间从30多分钟降到约2分钟 n 某3C五轴机构商的扫描定位引导标定，系统误差从0.10mm降至0.02mm

•某通讯设备公司的多特征部件快扫检测，测量时间从120分钟降至20分钟左右

• 某电气精密注塑零件的高速三维检测，单个样件170个尺寸测量时间缩短到3 分钟内

• 某动力电源产品的全面尺寸检测、高精度机器人三维扫描系统MARS

四、适用部门

无需专业测量员的自动化三维扫描测量设备，可用于：

• 生产（车间大批量线边或在线测量）：对生产过程的产品进行全部或抽样检测（大幅替代传统测量手段），确保质量稳定

• 试制（小批量离线测量）：扫描试制品，对比分析，改善方案

• 设计（实验室离线测量）：对竞品或试制品进行扫描、分析和逆向建模等，提升效率

• 质量（实时数据分析）：失效分析、供应商品质检测等

• 其它：3D打印产品尺寸控制、产品开发、CAE分析等

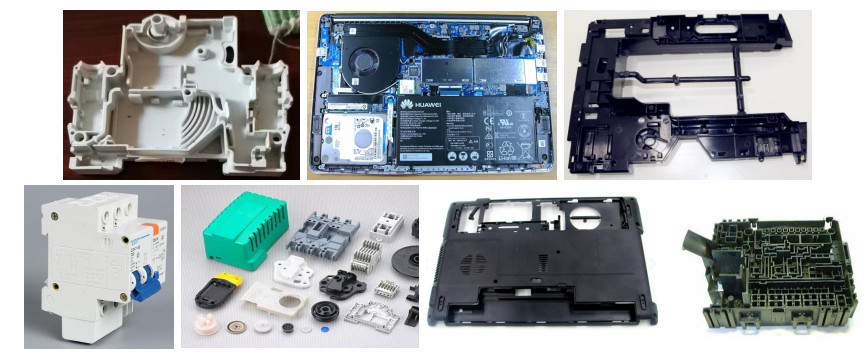

五、适用产品：精密塑胶件、PCBA等

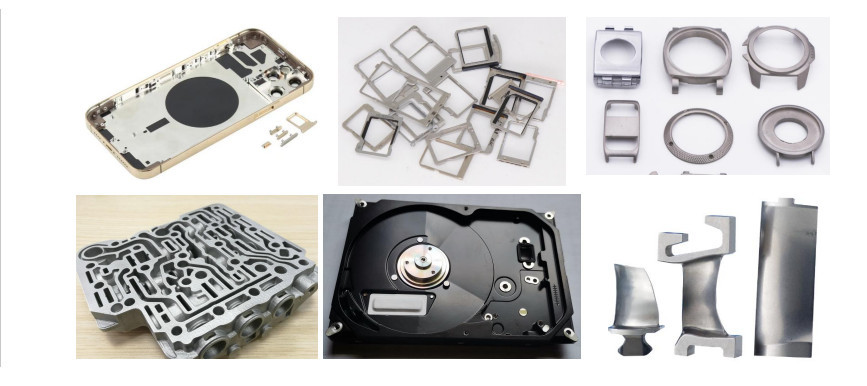

适用：机加工、金属3D打印、精密压铸件等

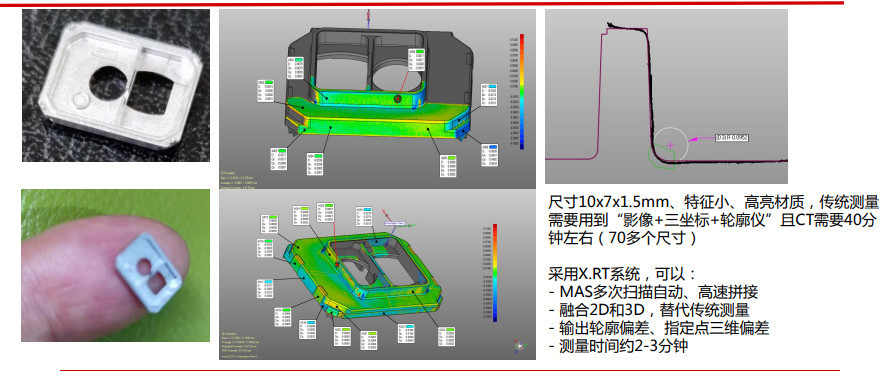

六、案例一：手机摄像机支架尺寸测量（高速）

案例二：智能手表主体三维轮廓检测（在线）

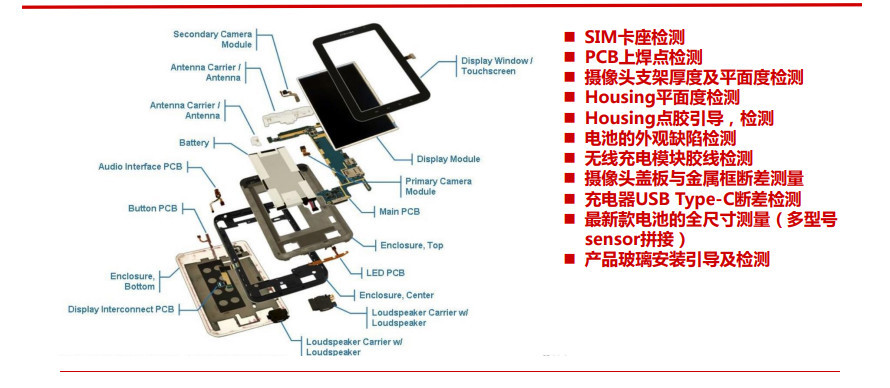

RT在3C行业的应用举例
