透过率检测仪
透过率检测仪能快速准确地测量各类平⾯、球⾯、⾮球⾯等光学元件的透过率，可⽤于实时显⽰单、多点波⻓透过率数据及指定波段平均透过率数据。适⽤于⼿机盖板IR孔、棱镜、镀膜镜胶合镜、平⾏平板、太阳膜、滤光⽚等平⾯、球⾯⾮球⾯光学元件及组合镜头等的检测。
关键词：
光学检测设备
产品附件：
零售价
市场价
重量
分类：
库存剩余
隐藏域元素占位
- 产品描述
-
- 商品名称: 透过率检测仪
透过率检测仪能快速准确地测量各类平⾯、球⾯、⾮球⾯等光学元件的透过率，可⽤于实时显⽰单、多点波⻓透过率数据及指定波段平均透过率数据。适⽤于⼿机盖板IR孔、棱镜、镀膜镜胶合镜、平⾏平板、太阳膜、滤光⽚等平⾯、球⾯⾮球⾯光学元件及组合镜头等的检测。
一、产品概述
TS-3000Ⅱ是一套全波长平面、 球面、非球面等光 学元件单面反射率 测量仪， 连接光源 和电脑后， 在标旗 光电光谱分析软件 完成不同的测试。
二、技术参数
检测器Hamamastsu(薄型背照式FFT-CCD)
检测范围
380-1100nm
信噪比
450:1
波长分辨率
1nm
精度
0.3nm
检测误差
<0.5%
单次测量
<1s
再现性（K9标片）
±0.1%以下(3σ) （380nm-410nm）、±0.05%以下(3σ)(410nm-800nm)、±0.2%以下 (3σ)(800nm-1100nm）
尺寸
300(W)×550(D)×570(H)mm
重量
约15kg
被测物N.A
0.4(使用20×对物镜时)、0.3(使用10×对物镜时)
被测物测定范围
约φ100μm(使用10×对物镜时)、约50μm(使用20×对物镜时)
寻焦方式
手动
载物台尺寸
200*200mm
三、产品结构及原理
四、使用特点
·视频对焦，操作方便且数据准确；
·小景深保证测量数据的重复性好，误差小；

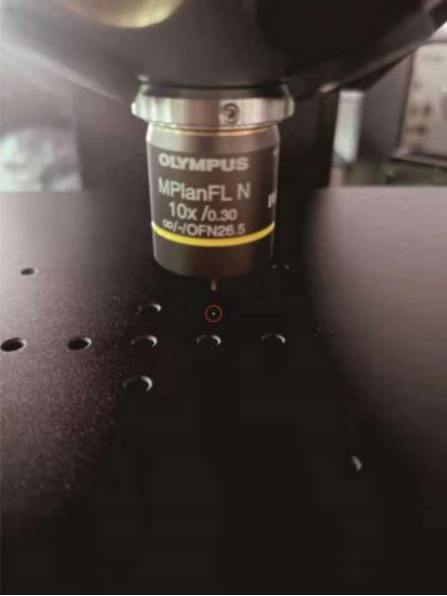

· 数字相机视频辅助对焦准确· TS-3000 Ⅱ显微测定微小区域的反射率： 物镜对焦于被测物微小区域(φ60μm）
·消除背面反射光：无需进行背面防反射处理即可快速准确地测定表面反射率。

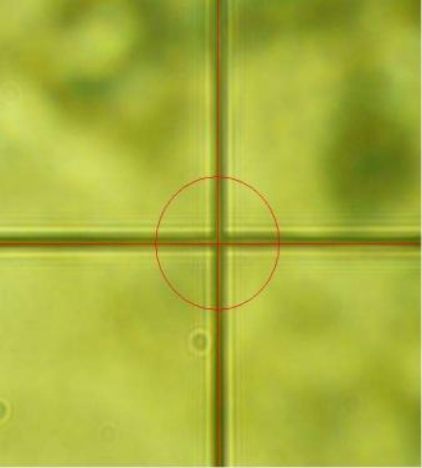

·数字相机视频自动对焦：寻找被测物中心点直观、方便、快捷、重现性好及减少人眼疲劳所产生的误差。
·检测时间微毫秒级：高性能探测器，可在1秒内时间重现性高的测定。

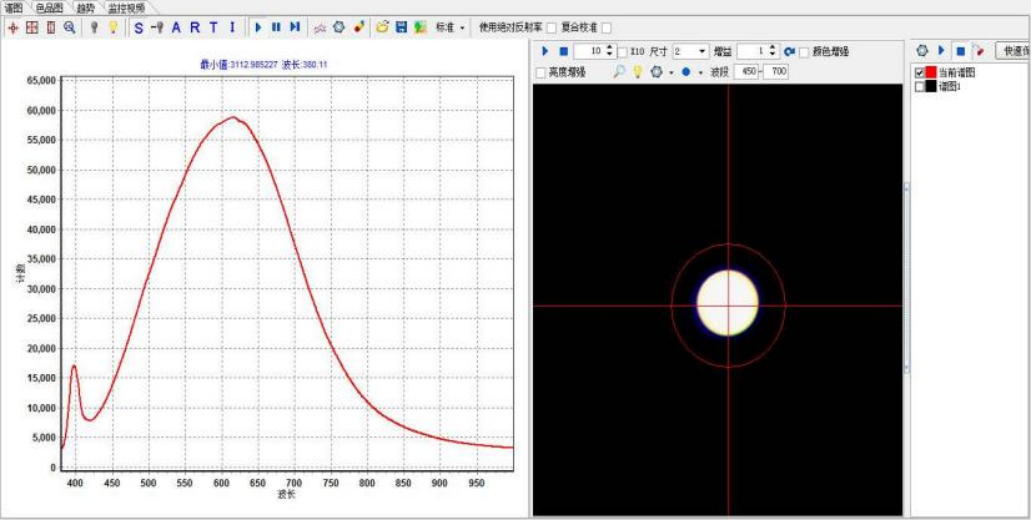

·SpecSetup光谱分析软件界面简洁易懂，可根据测试需求设置各窗口显示/关闭。

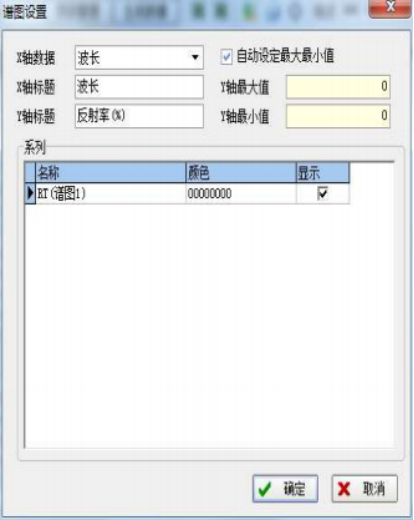

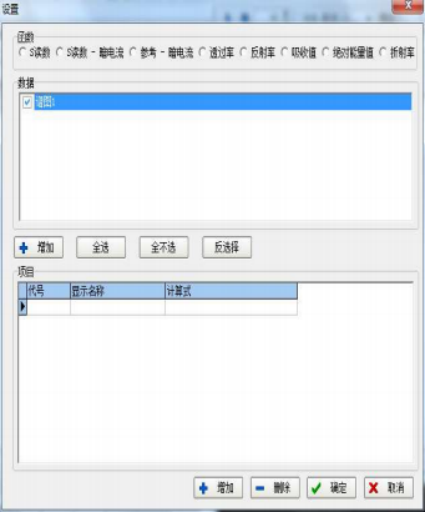

·SpecSetup可以设计多种软件界面，满足不同的测试需要。
·CIE颜色测定： XY色度图， XY Lab， 饱和度， 主波长等，可拟合曲线系数、消除仪器与仪器间的误差.
·按用户要求定制报表，开放式数据库、可任意添加用户需求的产品数据。

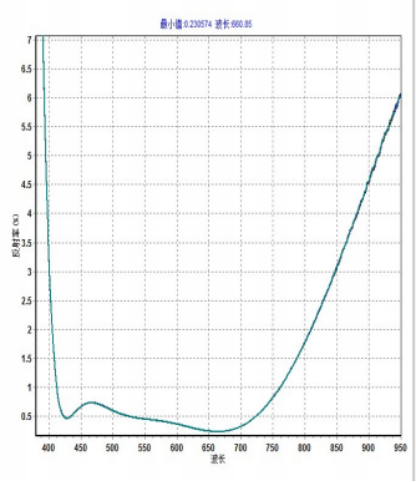

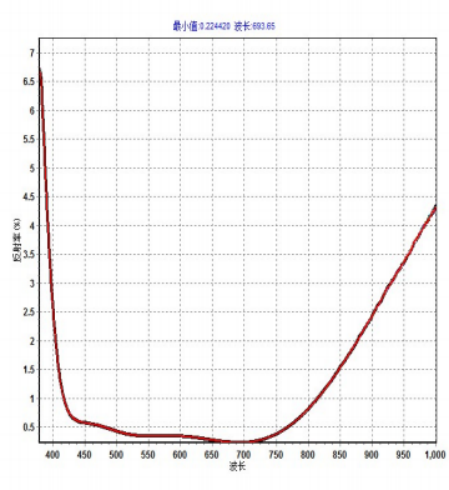

·各类平面/球面/非球面器件的相对/绝对反射率。
·旋转治具：旋转不同角度（0-60°) 可满足球面样品不同位置反射率测量。

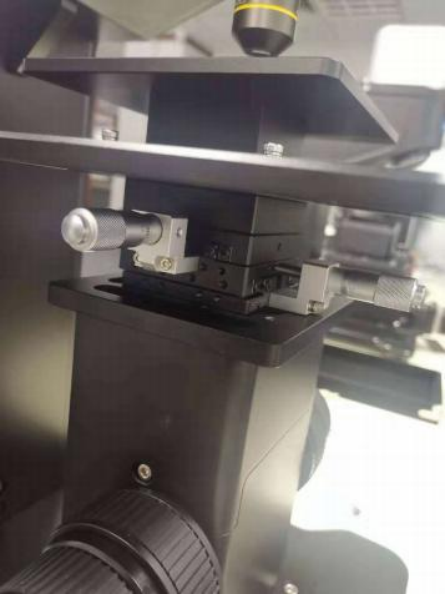

·精密微移台：行程±5mm、精度5um；方便快捷微、小样品中心精准定位。
五、应用领域
测量各类平面/球面/非球面器件的相对/绝对反 射率，适用于凸透镜、凹透镜、镜片等的镀膜反射率测量、CIE颜色测量、膜厚以及折射率计算等。

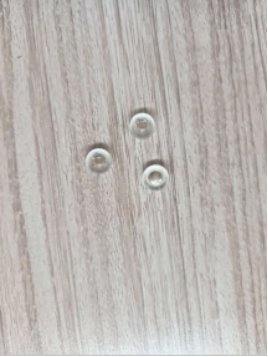

非球面

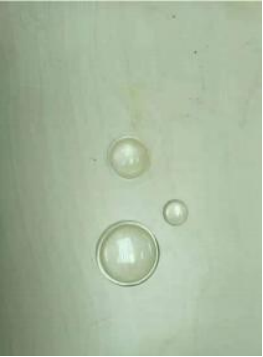

球面

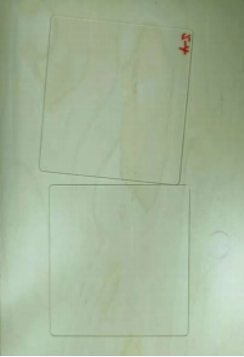

平面
