产品描述

商品名称: 接触角测量仪

一·概述（Summary）

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

SDC-200S研究型接触角测量仪是采用光学成像的原理，设备采用图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、前进后退角、表面能等性能，设备采用全自动进液装置，性价比高、拓展性强、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

二·应用（Application）

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。（部分测试功能需要选购专门附件完成）

1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2.材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4.各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5.附着滴法测试材料浸没在液体中的接触角测试；

6.悬滴法测量各种液体表界面张力及其极性、色散分量；

7.计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8.分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

三·设备原理（Principle）

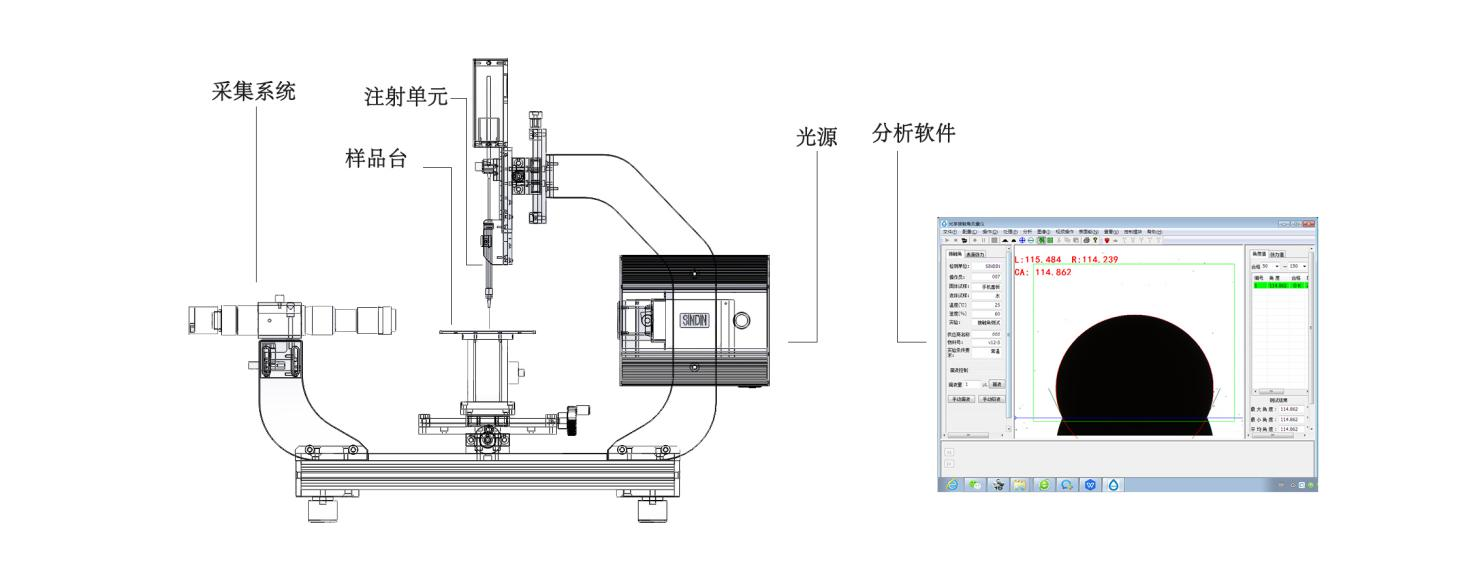

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

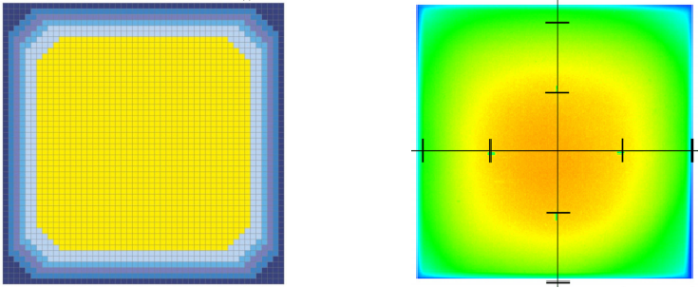

光源：采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

注射单元：采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度高达0.01微升；

样品台：采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

采集系统：采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，10倍放大可调，成像无畸形失真；

分析软件：功能强大，具备一键式全自动拟合能力，具备国际最领先的拟合方法，满足各种液滴形态的精确拟合;

四·技术规格（Specifications）

接触角主机
外形尺寸	800mm（长）190mm(宽) 640mm(高)
重量	16KG
电源	220V / 60HZ
光源系统
光源	密集LED可调节蓝色基调工业级冷光源
寿命	使用寿命达伍万小时以上
注射单元
注射器	专用配套高精密石英注射器、容量500μL
滴液	软件控制自动进液，精度高达0.01μL
注射单元移动	上下50mm; 左右50mm
速度	1μL/min ～2000μL/min
采集系统
CCD	SONY原装进口高速工业级芯片、60帧/S、130W像素
镜头	10倍高清工业级连续变倍式显微镜
采集系统调节	前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察）
样品台装置
工作台面尺寸	160mm*200mm
最大样品尺寸	280×∞×60mm
样品台移动	前后移动手动，行程60mm，精度0.1mm 左右移动手动，行程35mm，精度0.1mm 上下移动手动，行程80mm，精度0.1mm
分析软件
接触角测量范围	0-180°
接触角测量分辨率	0.01°
表界面张力测量范围	0-3000mN/m
表界面张力测量精度	0.01 mN/m
分析软件功能	1、国内最先进的接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）； 2、动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；表面能量计算（Surface energy）；表界面张力测量（Surface tension）；前进后退角测量（Forward and backward angle）；粘附功（Adhesion work）；

五·符合GB的相关标准（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

六·产品特点（Product features）

1.主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际进口接触角设备的设计精华与配置，保证仪器具有极强的稳定性；

2.采用工业级密集可调LED冷光源系统（寿命50000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；

3.采用高性能日本原装进口工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失真情况，确保成像效果；
4.采用U S B3.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

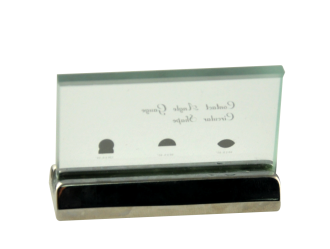

5.国内首家提供德国进口的接触角测量校准样，确保仪器的准确性，角度校准标准片3°、5°、8° ；60°、90°、120°；115°（选配）；
6.采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；
7.拥有全球先进接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括晟鼎独有的微分椭圆与微分圆特殊液体成像拟合方法；

8.采用国际领先的计算方法，软件已实现全自动拟合避免人为操作造成的误差；
9.具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；
10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；
11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；
12.具备前进后退角测量功能，便于测量样品表面稳定性能；具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

13.采用国际领先的计算方法，软件已实现全自动拟合避免人为操作造成的误差；
14.具备双边接触角测量快速拟合功能，分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；
15.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；
16.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；
17.具备前进后退角测量功能，便于测量样品表面稳定性能；具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

七·设备选配件（Optional Accessories）

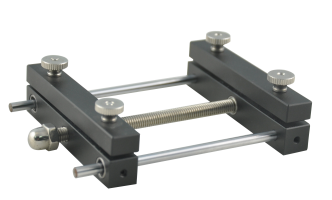

薄膜夹具	标准片	样品池

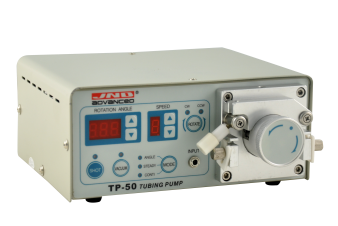

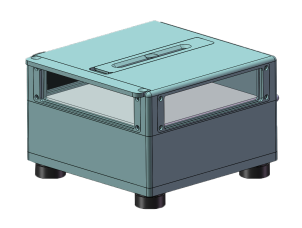

疏水处理液	定量注射泵	温控平台

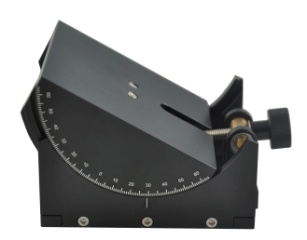

真空平台	静电风扇	手动倾斜平台

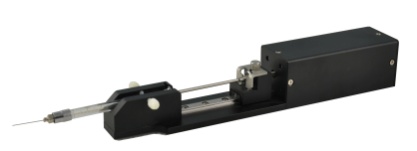

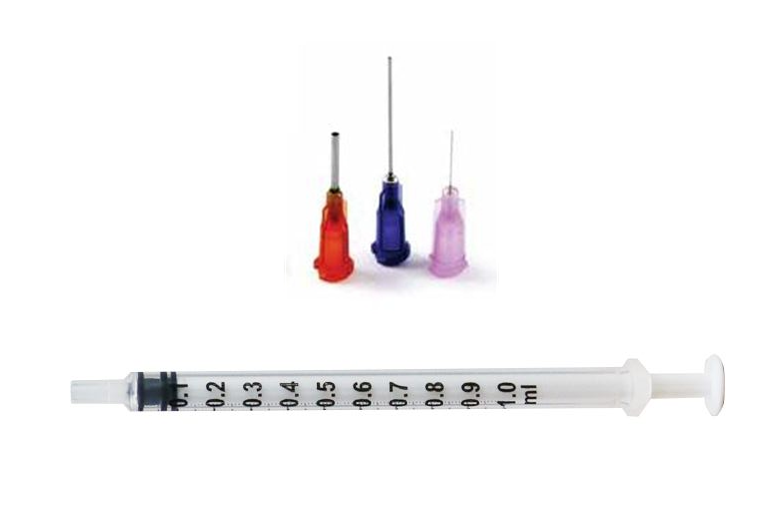

微量注射泵	注射针注射器	高速相机
