Lightbar光学特性自动测试系统

Lightbar光学特性自动测试系统主要用于自动测试Lightbar的辉度、色度、色温、均匀度、色偏差、Vf电压、低电流等光电特性。可实现离线测试或者在线测试，自动上下料、自动点灯,自动扫描二维码。

关键词：

光电检测设备

产品附件：

零售价

市场价

重量

分类：

数量

库存剩余

LB-1200 LED在线型辉度检测机

产品概述

· 在线型辉度检测机主要用于自动测试Lightbar的辉度、色度、色温、均匀度、色偏差、Vf电压、低电流等光电特性。

· 实现在线测试，自动进出料、自动点灯。

·自动扫描二维码。

·最大生产可拼18根灯条，最大54个回路，可选配低电流测试。

· 兼容三星、LG的校正模式，得到行业认可。

·可兼容MES系统，自动上传测试结果数据。

· 可选配双探头，实现更高的测试效率。

光特性测定

软件界面

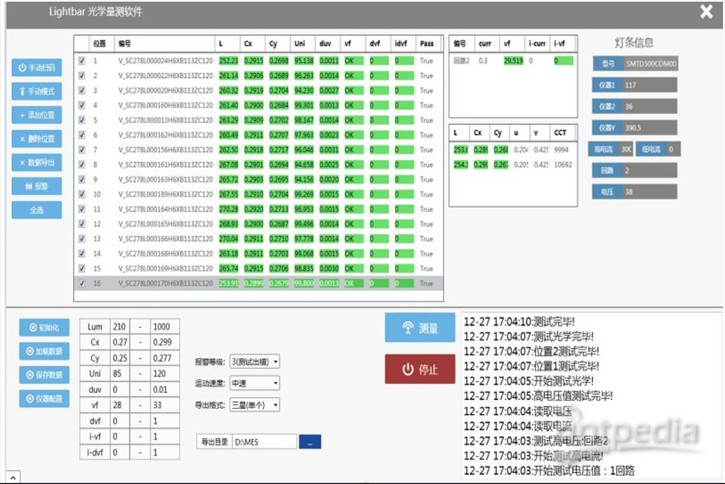

测试软件界面—简易直观的操作界面

功能与配置

规格参数

测量内容	测量灯条透过扩散板后多点亮度L(cd/m2),色度(x,y),(u',v)均匀性，色差(△u'v‘),电压值(V),电流值(l,mA)电压差△V)
测量尺寸范围	Lightbar 长度≤1200mm,宽度10-20mm，数量≤18根
测量距离(Z轴)	500±50mm
可搭载仪器	单探头SR-LEDH
BARCODE输入方式	自动条形码扫描
测试方式	在线测试
点灯方式	探针，可单根单串点亮或多根同时点亮
点灯电源	可编程稳流电源，电压0-200V,精度0.02% ，电流0-2A,精度0.05%
XY有效行程	1200mmx400mm
扩散板	扩散高度可调，范围为30mm-50mm
XY导轨规格	Hiwin方导轨、Hiwin研磨级滚珠丝杆(导程:10mm)
控制方式	3轴运动控制板卡(PCI接口)，伺服电机
CCD成像系统	工业CCD百万像素工业镜头
测量软件	Optoview2.0支持每个通道单独校正
报表格式	EXCEL,自动判定,可按要求定制
PC系统	PC配置：不低于15、4G内存、320G硬盘、DVD光驱21寸LCD显示器
暗室	全封闭钣金结构
外形尺寸	2000mm （长）x1300mm （宽）x2000mm （高）
电源	220V 1500W
