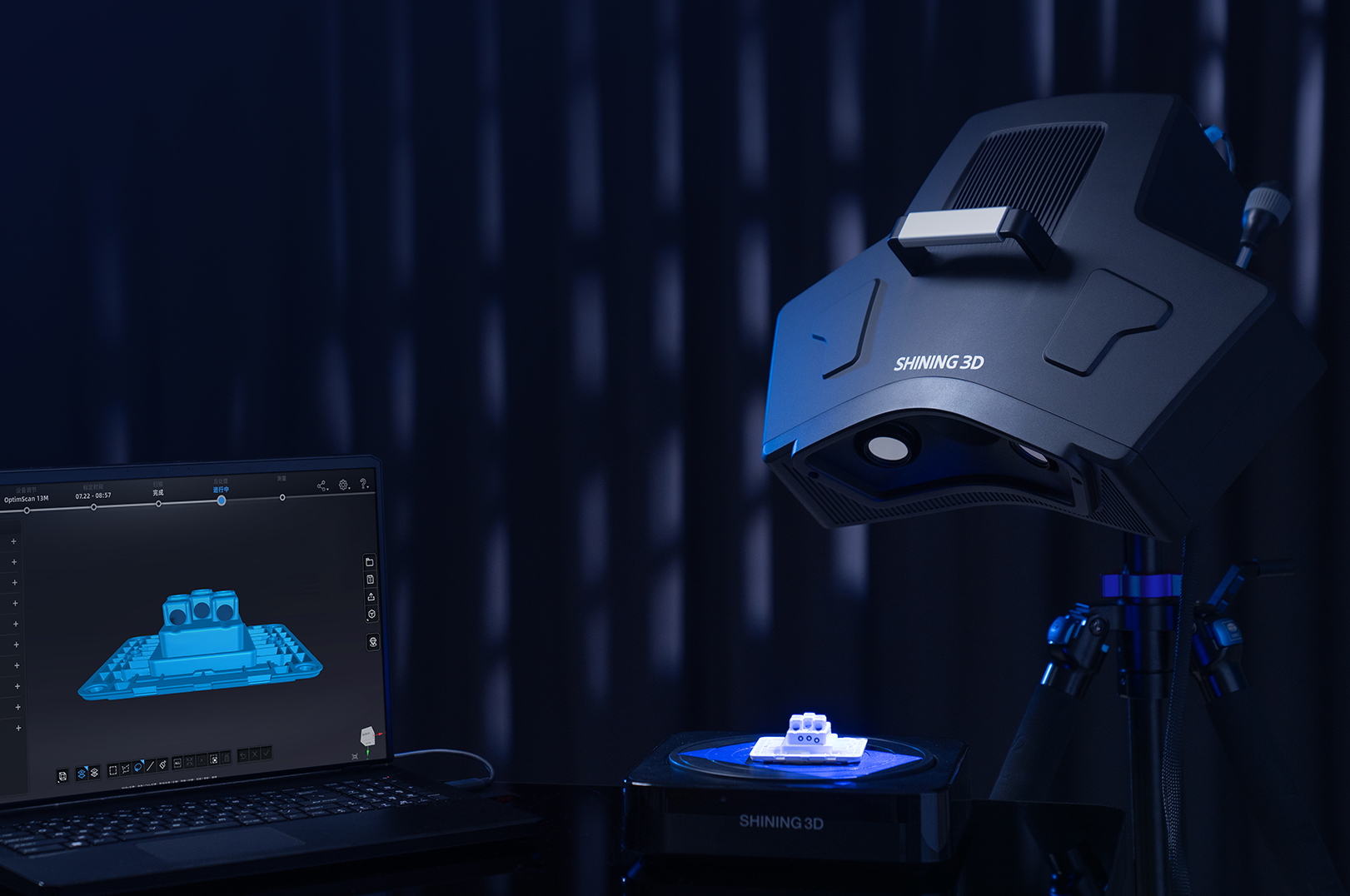

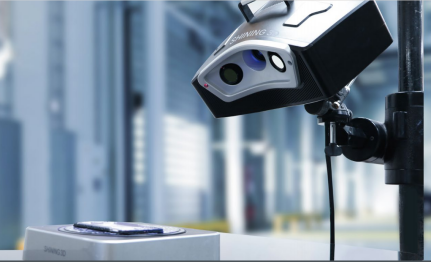

OptimScan 13M 计量级高精度蓝光三维扫描仪
OptimScan 13M计量级高精度蓝光三维扫描仪，延续采用窄带蓝光光源，抗干扰性强，配合功能强大的三维重建算法，实现了计量级别的测量精度，精度可达4微米。其搭载1300万像素高性能工业相机，可获取物体表面高精细几何特征。同时，设备采用模块化镜头设置，可以实现不同测量范围快速切换，以适应多种高精度3D测量需求。
关键词：
三维扫描仪
产品附件：
零售价
市场价
重量
分类：
库存剩余
隐藏域元素占位
- 产品描述
-
- 商品名称: OptimScan 13M 计量级高精度蓝光三维扫描仪
OptimScan 13M计量级高精度蓝光三维扫描仪，延续采用窄带蓝光光源，抗干扰性强，配合功能强大的三维重建算法，实现了计量级别的测量精度，精度可达4微米。其搭载1300万像素高性能工业相机，可获取物体表面高精细几何特征。同时，设备采用模块化镜头设置，可以实现不同测量范围快速切换，以适应多种高精度3D测量需求。
1.1产品概述
OptimScan 13M计量级高精度蓝光三维扫描仪，延续采用窄带蓝光光源，抗干扰性强，配合功能强大的三维重建算法，实现了计量级别的测量精度，精度可达4微米。搭载1300万像素高性能工业相机，可获取物体表面高精细几何特征。同时，设备采用模块化镜头设置，可以实现不同测量范围快速切换，以适应多种高精度3D测量需求。
1.2、主要功能

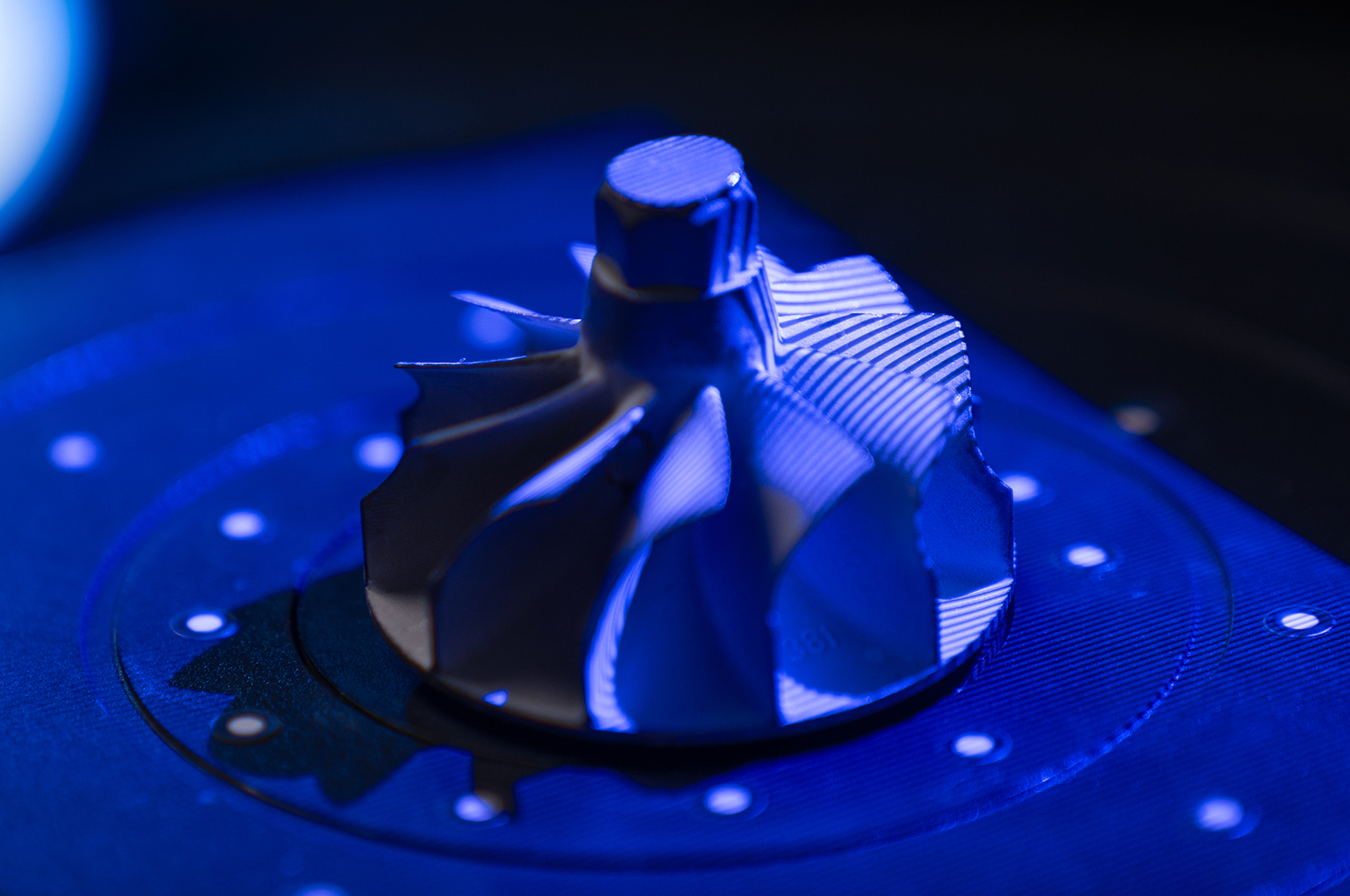

● 窄带蓝光
采用窄带蓝光光源，具有强抗干扰性，有效避免环境影响，获得高品质数据。
● 精度达4微米
采用高性能硬件模块和功能强大的三维重建算法，精度可达0.004mm。
● 高分辨率
搭载1300万像素高性能工业相机，可完整获取工件的细微几何特征。
● 高效扫描
配合自动转台，可实现半自动化扫描，满足大批量的工件全尺寸检测需求。
● 多范围快速切换
配置两组高分辨率精细测量工业镜头，可快速简易切换，满足不同测量范围需求。
1.3、应用案例

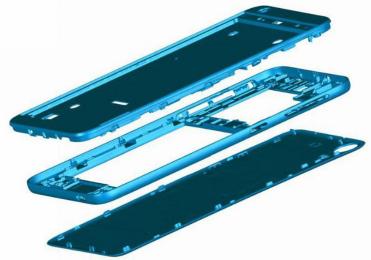

应用案例一：手机后盖板检测
手机后盖作为精密装配的零部件之一，其尺寸要求较高，在生产过程中需要测量包括平面度、曲面度、阶高和孔深等。OptimScan系列固定式蓝光三维扫描仪具有计量级精度（13M精度可达4μ），且具有很强的细节还原能力，能够获取高质量三维数据，同时配合自动转台，可实现半自动化扫描，仅需1分钟就可完成手机后盖板所有位置的检测报告，为产品提供质量考核依据。

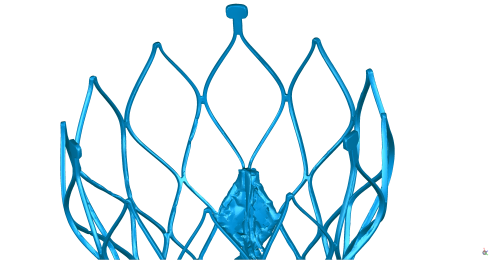

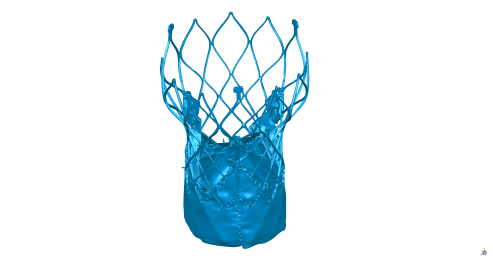

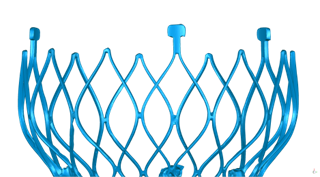

应用案例二：人工心脏瓣膜三维数据获取
人工心脏瓣膜是治疗心脏瓣膜缺损或退行性病变的心脏植介入医疗器械。其基本结构包括金属瓣架、阻塞体和缝合环三部份。在本案例中，我们需要获取金属瓣架的完整三维数据，由于其为薄壁网状结构，且体积较小，扫描难度较大。我们使用OptimScan系列固定式蓝光三维扫描仪，凭借其高性能的硬件模块以及功能强大的三维重建算法，完整获取了人工心脏瓣膜金属瓣架的完整三维数据。
OptimScan 13M
产品型号
OptimScan 13M SD标准型
OptimScan 13M HD 高清型
单面测量范围
400 mm × 220 mm
200 mm × 110 mm
200 mm × 110 mm
100 mm × 55 mm
精度*
0.012 mm
0.008 mm
0.008 mm
0.004 mm
平均点距
0.087 mm
0.044 mm
0.044 mm
0.021 mm
基准工作距
500 mm
310 mm
传感器
2 × 1300 万像素
光源类型
蓝光LED
扫描速度
＜ 3 s
扫描方式
非接触拍照式
数据输出格式
导出结果为ASC，STL等格式，数据输出接口广泛，测量结果可与 NX, Solid Edge, CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks等主流三维软件进行数据交互
工作温度
0°C ~ 40°C
工作湿度
10% RH ~ 90% RH
测头重量
8.9 kg
外形尺寸
485 mm x 350 mm x 210 mm
电脑配置要求
操作系统：Win10及以上（专业版），64位；CPU： Intel® Core™ i7-11700 或以上；
显卡：NVIDIA RTX 3060 或以上；内存：32GB 或以上；显存：6GB 或以上
三、应用领域
航空航天
3C电子
医疗器械
叶片全尺寸检测
叶片失效分析
铆钉装配检测
结构装配缝隙检测
笔记本壳全尺寸检测
手机壳全尺寸检测
焊接电路板检测
电子产品3D测量
人体植入物尺寸检测
人体植入物3D测量
手术器械尺寸检测
手术器械3D测量
精密五金
精密注塑
文物保护
精密冲压模具检测
精密冲压产品检测
精密压铸模具检测
精密压铸产品检测
注塑模具全尺寸检测注塑成品全尺寸检测
注塑模具磨损分析
注塑产品3D测量
文物完整数据保存
文物3D修复
文物二创设计
高效文物复刻
